чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные

чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные
чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные

Большие изображения :  чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные

Подробная информация о продукте:
Место происхождения: Джинан Китай
Фирменное наименование: LIJIANG GLASS
Сертификация: CE
Номер модели: ЛДЖСПК500КГ
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Цена: USD 20000 - 40000 per set
Упаковывая детали: Контейнер
Время доставки: 30 дней
Условия оплаты: L/C, T/T
Поставка способности: 50 наборов в месяц

чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные

описание
Имя продукции: Стеклянный автомобиль высасывателя Применение: Стекло загрузки
Вес: 300кг/500кг/900кг Используя: Стеклянный подниматься
Гарантия: 1 год сила машины: 4КВ
Высокий свет:

системы подъема вакуума 500kg поднимаясь

,

системы подъема вакуума 300kg поднимаясь

,

автоматические стеклянные чашки всасывания 500Kg

автомобиль высасывателя 500Kg

Характер продукции:

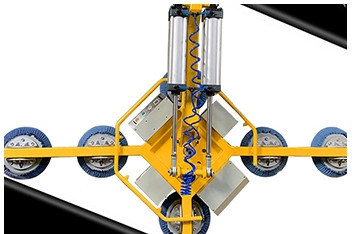

Стеклянный автомобиль чашки всасывания управляется для электрического и гидравлического. Вся система состоит из электрического прибора вакуума, электрического прибора представления, гидравлического прибора представления, системы электрического привода и системы защиты безопасности, который могут осуществить деятельность зажимать, поднимать и носить стекло к специфическому положению. Ее можно также собрать в различные модели для того чтобы приспособиться к различным системам.

чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные 0

一, технические параметры:

Информация Детали
Соответствующий для подниматься

Материальные свойства: Газонепроницаемая не-пористая, ровная поверхность

Пример: плоское стекло, стекло здания, различные виды обработки стекла и особенного стекла

Вес 500KG

二, FREDDIE

Имя Тип: FVL-CS500-10 500KG
Емкость безопасной нагрузки

500kg,

Размер тела 2850mm*1200mm*1750mm
Описание высасывателей Черная резина, ссадина устойчивая,
Сила 200Ah (24V) *4pcs
Сила обязанности

110V~ 240V, 50/60Hz

Сила машины 4KW
Вес 500KG

Соответствующий материал Стекло
Используя путь Руководство работает
Вес продукта

1500kg

Уровень шума

Меньше Db чем 70

三, FREDDIE

Гидравлический наклон 180° вверх и вниз с останавливать на любом положении.
Гидравлический напор сразил левое & правое 90°with останавливая на любом положении.
Гидравлический подъем вверх и вниз до 4000mm.

Функции

Гидравлический расширьте поднимаясь руку до 1000mm.

Моторный вагон, контроль рулем
90° гидравлического движения левое & правое
Перезарядка когда сила электричества более менее чем 30%
Instructure Система не-возвращения Accum и система компенсации вакуума

四, основные части машины

1. Полностью электрическая часть чашки всасывания:

●Управляя компьютер имеет прибор предохранения от перегрузок по току низшего напряжения эффективного для предотвращения недонапряжения от вредить электрической системе.

●Насосная установка высокой эффективности гидравлическая

●Оборудованный с электронным переключателем предела, оно может точно контролировать максимальную поднимаясь высоту портала, эффективной для защиты поднимаясь мотора и для того чтобы расширить пользу мотора.

жизнь.

●Двигатель имеет преимущества сильной силы, стабилизированные представление и малошумный.

●Промышленная батарея для электрического автомобиля чашки всасывания, оборудованная с умным соответствуя заряжателем, с автоматической функцией выключения, весь поручать

Никакая потребность для приобъектного контроля.

2. Механизм чашки всасывания: Рамка чашки всасывания конструирована в прямоугольной форме и сварена квадратной трубкой и прямоугольной трубкой, которая безопасна и прочна. Чашки всасывания равномерно распределены, так, что сила будет ровна и стабилизирована после того как стекло адсорбировано, и положение чашки всасывания можно отрегулировать во всей прямоугольной рамке для того чтобы приспособиться к различным спецификациям стекла. Рабочая норма 500kg, идя управление силы человека скорости.

3. Чашка всасывания: Она принимает с фиксированной точкой резиновую чашку всасывания, каждую чашку всасывания можно независимо раскрыть и закрыть для того чтобы приспособиться к различным спецификациям стекла; для анормалного отказа источника питания, с фиксированной точкой резина может эффектно держать отрицательное давление в теле чашки всасывания медленно уменьшая, для того чтобы держать workpiece в течение некоторого времени. Упаденный.

4. Механизм сальто: Гидравлическая клапанная тяга управляет держателем чашки всасывания для того чтобы достигнуть сальто 0-90°.

5. Вращая механизм: Используйте редуктор + шестерню для того чтобы управлять держателем чашки всасывания для того чтобы достигнуть вращения 0-360°.

6. Часть вакуума: Adopt импортировало вакуумный насос DC свободный от масл + клапан задерживающего клапана + соленоида входа + фильтр + датчик давления входа цифровой + одиночный шариковый клапан управлением полости чашки всасывания для того чтобы достигнуть быстрых и стабилизированных адсорбции и отпуска стекла.

7. Аварийная система: Когда падения давления вакуума системы от верхнего предела (85%) к нижнему пределу (55%), сигнал тревоги низкого давления вызваны, и контроли системы вакуумный насос автоматически для того чтобы пополнить давление до тех пор пока не достигнется верхний предел давления вакуума, эффектно обеспечивающ безопасность стекла в течении регулируя процесса.

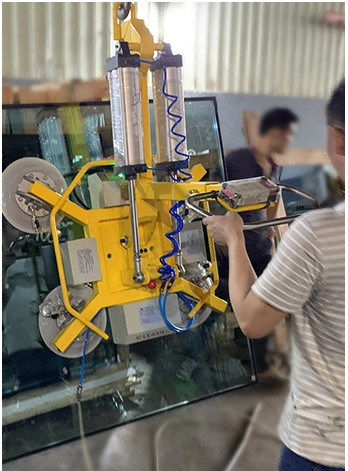

五, процесс работы

  • После начала машины, чашка всасывания должна находиться в горизонтальном положении;
  • Если чашка всасывания нет в рабочей позиции, то возвратите чашку всасывания в горизонтальное положение кнопкой;
  • Сосать workpiece, приведитесь в действие чашку всасывания для открытия чашки всасывания к соответствующему положению и для того чтобы остановить на некотором положении от стекла;
  • После этого приведитесь в действие гидравлическую клапанную тягу для того чтобы двинуть вперед до тех пор пока чашка всасывания не будет контактировать стекло, и работник проконтролирует поворачивая механизм для того чтобы отрегулировать угол чашки всасывания замечанием нагого глаза так, что чашка всасывания и стекло совершенно будут приспособлены;
  • После этого начало работать и сосать с системы до давления системы вакуума полно не будет достигать установленное значение давления безопасности, зуммер останавливает потревожить, и чашка всасывания безопасно сосет стекло;
  • После сосать workpiece, приведитесь в действие чашку всасывания и поднять ее к некоторой высоте. Приведитесь в действие флиппер так, что будет окантована чашка всасывания или вращанное 90° к положению датчика предела, и сальто или вращение остановлены.
  • Приведитесь в действие гидравлическую клапанную тягу для того чтобы вытянуть чашку всасывания к дверной раме чашки всасывания, так, что центр притяжения будет сдержан стабилизированный, для обеспечения безопасности и стабильности в течение процесса начала чашки всасывания двинуть к пожеланному положению;
  • Когда чашка всасывания двинута к положению близко к назначению, остановите двинуть чашку всасывания, вручную наблюдайте положением разрядки, и осуществите выравнивание прецизионной установки путем работать чашку всасывания вверх и вниз движения и гидравлическую клапанную тягу двигая взад и вперед;
  • После центра стекла выравнивает с центром дверной рамы, приведитесь в действие гидравлическую клапанную тягу для того чтобы двинуть вперед, положитесь стекло в дверную раму, и после достижения некоторого положения, стоп нажимая, приведитесь в действие кнопку отпуска вакуума, выпустить workpiece, и завершить стекло ручки чашки всасывания. На дверной раме;

(10) приводится в действие клапанную тягу для того чтобы вытянуть чашку всасывания к дверной раме чашки всасывания, и после этого выходится из дверной рамы; после этого движение чашка всасывания двинуть к стеклу, который нужно обращаться, и повторить разделы 3-9 для того чтобы завершать стеклянный транспорт снова.

6, параметры

Имя Установите Параметры
1 Форма привода 电动
2 Управлять стилем 步行式
3 Номинальная нагрузка KG 1500
4 Расстояние нагрузки разбивочное mm 600
5 Поднимаясь высота mm 3000
6 Высота когда портал втягиван mm 2000
7 Высота после падения чашки всасывания mm 1000
8 Длина машины mm 2850
9 Ширина машины mm 1200
10 Поворачивая радиус mm 2500
11 Управлять максимальной допускаемой нагрузкой/нулевой нагрузкой скорости km/h 5
12 Поднимаясь максимальная допускаемая нагрузка/нулевая нагрузка скорости m/s 0.06/0.13
13 Падая максимальная допускаемая нагрузка/нулевая нагрузка скорости m/s 0.13/0.10
14 Максимальные взбираясь максимальная допускаемая нагрузка/нулевая нагрузка емкости % 6/15
15 Сила двигателя KW 1,2
16 Поднимаясь сила мотора KW 2,2
17 Шум корабля Db (a) 70
18 Напряжение тока/емкость батареи V/Ah 24/200
19 Заряжатель V/A 24/15
20 Вес машины Kg 1500

Родственный продукт СТЕКЛА LIJINAG

Автоматическая стеклянная навалочная машина для изолировать обработку стекла

чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные 1

Таблица LJASP 3525 вертикальная нагружая изолируя стеклянной машины

Представление A.Technical:

1. Все большие ЭВМ групп в составе стальной трубы прямоугольника пользы оборудования качественных национальный стандарт сваренных и приспособленных с болтом.

система управления 2.Electric модулей бренда Schneider пользы оборудования электрического; Пользы управлением программы импортировали регулятор SIMENS programmable, приспособленный с сенсорной панелью.

машина 3.The не будет конструирована со сжатым возникновением и соответствует к современной фабрике с безопасными знаками, и снабдить ссылками к стандарту IEC евро от дизайна до изготовления и установки.

чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные 2

ТЕХНИЧЕСКИЕ ДАННЫЕ
Максимальный стеклянный размер 2500*3500mm
2000*2500mm
Стеклянная толщина 3-12mm
Источник воздуха 0.8Mpa
Сила 3P 380V/1P+N 220V 50Hz 38KW
Размер машины 3200*2800*1800mm
2600*2800*1800mm

Параметр B.Mainly технический:

максимальный стеклянный размер 1.Loading: L x w = 3500 x 2500 mm

Нагружая минимальный стеклянный размер: L x w = 800 x 600 mm

Стеклянная толщина: (3-10mm)

2.Dimension таблицы загрузки приблизительно:



L X W x H= поддержка 530mm дна x 2500mm+ 3700mm x 2800mm (±30mm)

вертикальная нагружая таблица 3.The использует мотор сервопривода как управляющее устройство и все моторы с бесконечно переменными скоростями, скорость передачи этой таблицы 2-35m/min; Нагружая время цикла: 35S

полно-закрытая система управления петли 4.Adopts для точный располагать для машины и стабилизированной идущей системы; Описание конфигурации

5.The опрокидывая движение руки горизонтальное контролируемое мотором сервопривода и точной коробкой передач, приводом шкафа шестерни;

структура 6.Lifting: Мотор сервопривода и точная ременная передача управлением коробки передач и одновременными;

рамка чашек всасывания 7.The опрокидывая структуру: Мотор сервопривода и точное управление коробки передач и согнуть привод ведущего шатуна;

структура передачи 8.Bottom, мотор сервопривода и точные управление и привод с цепной передачей коробки передач.

9. управление 4 осей все-цифровое с точный располагать и скоростная гибкостью; Вся скорость может быть

регулируемый согласно скорости производственной линии.

чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные 3

10.Super HMI контролировать параметры состояния и системы оборудования бежать; Оно может установить данные согласно различным стеклянным высоте шкафа и углу и также заранее ставить или записывать настоящий перенос продукции.

насосная система 11.Vacuum: тип вакуумный насос лезвия сильно эффективного mono-блока роторный;

Чашки всасывания: Пользы импортировали тип чашек ¢120MM всасывания PF

12. Поставка обжатия воздуха: 5-7bar, 30L/min; Обжатая подача воздуха: 5-7bar, 30L/минута;

поставка 13.Power: 380V, 50HZ, 3 участка,

чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные 4

Как изготовление машины professinal изолируя стеклянное в Китае, за исключением материала как сетка Moleculaer и алюминиевые прокладка и sealant. Мы хороши на develping и произведении автоматическая вертикальная insulaing стеклянная обрабатывая производственная линия, вертикальное низко--e стеклянное egde уничтожая машину, производственную линию робота automatice insulaiting стеклянную и так далее.

Q: Что условие оплаты?

: T/T, L/C и другие условия оплаты смогли быть обсужены.

Q: Об этой машине, что гарантия?

: гарантия 1).Our на 12 месяца.

2)служба технической поддержки .24 часов электронной почтой или вызывать

руководство 3).English и видео- консультация

4).We обеспечит потребляемые части на цене агенства

5).24 часа на линии обслуживании каждый день, свободная служба технической поддержки.

Q: Как о вашей гарантии?

: Вообще, наша гарантия один год. В пределах период гарантии, мы можем предложить поддержку метода, обратную связь к вам в течение 24 часов и помочь вам отремонтировать ваш регулятор проблемы свободно, даже он нет от нашей фабрики

Q: Можем мы посетить вашу фабрику перед заказом?

: Да, мы и задушевно приглашаем вы или ваша команда для посещения нашей фабрики, мы поможем аранжировать гостиницу и скомплектовать вверх вас от аэропорта.

Q: Что условие доставки?

: Самое большее времени, мы имеем запас в фабрике. Если никакой запас обычно, то срок поставки через 15-20 рабочих дней после свидетельства о вкладах. Если вы в срочной потребности, то мы можем рассматривать сделать особенное расположение для вас.

Q: Как об упаковке для машины, он безопасно защищен во время транспорта?

: Испытывая камера упакована коробкой стандартного экспорта деревянной для внешнего пакета и фильм простирания для внутреннего пакета, она не будет повреждена. Мы поставляли много испытывая машин за рубежом морским путем или самолетом без повреждения.

чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные 5чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные 6чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные 7чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные 8чашки всасывания систем подъема вакуума 500Kg поднимаясь автоматические стеклянные 9
