Подробная информация о продукте:
|
| Имя продукции: | Стеклянные высасыватель и Lifter | Применение: | Использованный для стекла передачи и загрузки или стекла загрузки |
|---|---|---|---|
| Вес: | 300kg/500kg/900kg | с использованием: | Подниматься стекла |
| Гарантия: | 1 год | Мощность машины: | 4kw |
| Высокий свет: | Вакуумируйте стеклянные поднимаясь высасыватели,Нагружая стеклянные поднимаясь высасыватели,Загрузка стеклянных поднимаясь высасывателей |
||

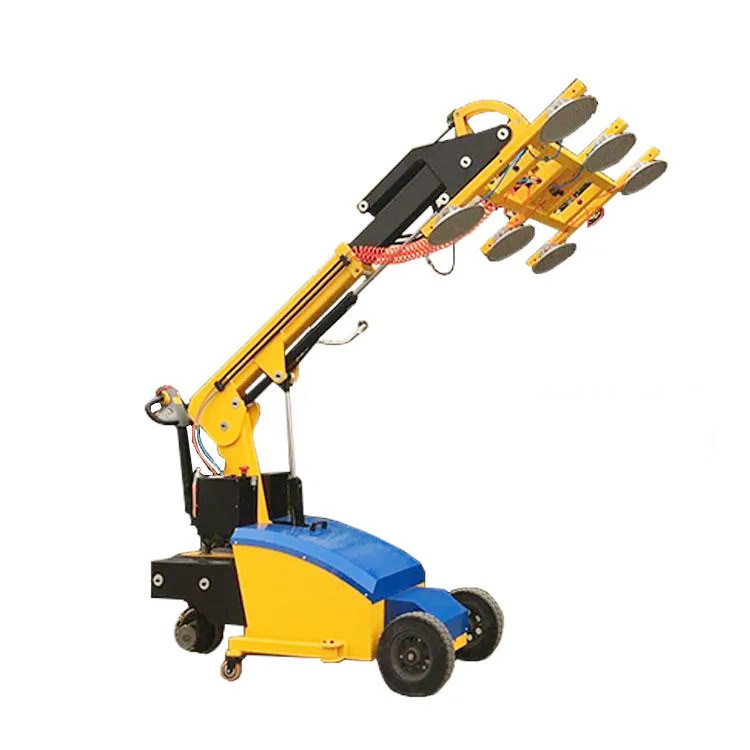

Стеклянный высасыватель и Lifter используемые для стекла передачи и загрузки или стекла загрузки
Стеклянный характер продукции высасывателя и Lifter:
Стеклянный автомобиль чашки всасывания управляется для электрического и гидравлического. Вся система состоит из электрического прибора вакуума, электрического прибора представления, гидравлического прибора представления, системы электрического привода и системы защиты безопасности, который могут осуществить деятельность зажимать, поднимать и носить стекло к специфическому положению. Ее можно также собрать в различные модели для того чтобы приспособиться к различным системам.
| Информация | Детали |
| Соответствующий для подниматься |
Материальные свойства: Газонепроницаемая не-пористая, ровная поверхность Пример: плоское стекло, стекло здания, различные виды обработки стекла и особенного стекла |
| Вес | 500KG |
FREDDIE стеклянных высасывателя и Lifter
| Имя | Тип: FVL-CS500-10 500KG |
| Емкость безопасной нагрузки |
500kg,
|
| Размер тела | 2850mm*1200mm*1750mm |
| Описание высасывателей | Черная резина, ссадина устойчивая, |
| Сила | 200Ah (24V) *4pcs |
| Сила обязанности |
110V~ 240V, 50/60Hz |
| Сила машины | 4KW |
| Вес | 500KG |
| Соответствующий материал | Стекло |
| Используя путь | Руководство работает |
| Вес продукта |
1500kg |
|
Уровень шума
|
Меньше Db чем 70 |
| Гидравлический наклон 180° вверх и вниз с останавливать на любом положении. | |
| Гидравлический напор сразил левое & правое 90°with останавливая на любом положении. | |
| Гидравлический подъем вверх и вниз до 4000mm. | |
|
Функции |
Гидравлический расширьте поднимаясь руку до 1000mm. |
| Моторный вагон, контроль рулем | |
| 90° гидравлического движения левое & правое | |
| Перезарядка когда сила электричества более менее чем 30% | |
| Instructure | Система не-возвращения Accum и система компенсации вакуума |
Основные части стеклянной поднимаясь машины
1. Полностью электрическая часть чашки всасывания:
●Управляя компьютер имеет прибор предохранения от перегрузок по току низшего напряжения эффективного для предотвращения недонапряжения от вредить электрической системе.
●Насосная установка высокой эффективности гидравлическая
●Оборудованный с электронным переключателем предела, оно может точно контролировать максимальную поднимаясь высоту портала, эффективной для защиты поднимаясь мотора и для того чтобы расширить пользу мотора.
жизнь.
●Двигатель имеет преимущества сильной силы, стабилизированные представление и малошумный.
●Промышленная батарея для электрического автомобиля чашки всасывания, оборудованная с умным соответствуя заряжателем, с автоматической функцией выключения, весь поручать
Никакая потребность для приобъектного контроля.
2. Механизм чашки всасывания: Рамка чашки всасывания конструирована в прямоугольной форме и сварена квадратной трубкой и прямоугольной трубкой, которая безопасна и прочна. Чашки всасывания равномерно распределены, так, что сила будет ровна и стабилизирована после того как стекло адсорбировано, и положение чашки всасывания можно отрегулировать во всей прямоугольной рамке для того чтобы приспособиться к различным спецификациям стекла. Рабочая норма 500kg, идя управление силы человека скорости.
3. Чашка всасывания: Она принимает с фиксированной точкой резиновую чашку всасывания, каждую чашку всасывания можно независимо раскрыть и закрыть для того чтобы приспособиться к различным спецификациям стекла; для анормалного отказа источника питания, с фиксированной точкой резина может эффектно держать отрицательное давление в теле чашки всасывания медленно уменьшая, для того чтобы держать workpiece в течение некоторого времени. Упаденный.
4. Механизм сальто: Гидравлическая клапанная тяга управляет держателем чашки всасывания для того чтобы достигнуть сальто 0-90°.
5. Вращая механизм: Используйте редуктор + шестерню для того чтобы управлять держателем чашки всасывания для того чтобы достигнуть вращения 0-360°.
6. Часть вакуума: Adopt импортировало вакуумный насос DC свободный от масл + клапан задерживающего клапана + соленоида входа + фильтр + датчик давления входа цифровой + одиночный шариковый клапан управлением полости чашки всасывания для того чтобы достигнуть быстрых и стабилизированных адсорбции и отпуска стекла.
7. Аварийная система: Когда падения давления вакуума системы от верхнего предела (85%) к нижнему пределу (55%), сигнал тревоги низкого давления вызваны, и контроли системы вакуумный насос автоматически для того чтобы пополнить давление до тех пор пока не достигнется верхний предел давления вакуума, эффектно обеспечивающ безопасность стекла в течении регулируя процесса.
Процесс работы стеклянного lifter
(10) приводится в действие клапанную тягу для того чтобы вытянуть чашку всасывания к дверной раме чашки всасывания, и после этого выходится из дверной рамы; после этого движение чашка всасывания двинуть к стеклу, который нужно обращаться, и повторить разделы 3-9 для того чтобы завершать стеклянный транспорт снова.
Параметры стеклянного lifter высасывателя
| Имя | Установите | Параметры | |
| 1 | Форма привода | ||
| 2 | Управлять стилем | 步行式 | |
| 3 | Номинальная нагрузка | KG | 1500 |
| 4 | Расстояние нагрузки разбивочное | mm | 600 |
| 5 | Поднимаясь высота | mm | 3000 |
| 6 | Высота когда портал втягиван | mm | 2000 |
| 7 | Высота после падения чашки всасывания | mm | 1000 |
| 8 | Длина машины | mm | 2850 |
| 9 | Ширина машины | mm | 1200 |
| 10 | Поворачивая радиус | mm | 2500 |
| 11 | Управлять максимальной допускаемой нагрузкой/нулевой нагрузкой скорости | km/h | 5 |
| 12 | Поднимаясь максимальная допускаемая нагрузка/нулевая нагрузка скорости | m/s | 0.06/0.13 |
| 13 | Падая максимальная допускаемая нагрузка/нулевая нагрузка скорости | m/s | 0.13/0.10 |
| 14 | Максимальные взбираясь максимальная допускаемая нагрузка/нулевая нагрузка емкости | % | 6/15 |
| 15 | Сила двигателя | KW | 1,2 |
| 16 | Поднимаясь сила мотора | KW | 2,2 |
| 17 | Шум корабля | Db (a) | 70 |
| 18 | Напряжение тока/емкость батареи | V/Ah | 24/200 |
| 19 | Заряжатель | V/A | 24/15 |
| 20 | Вес машины | Kg | 1500 |
