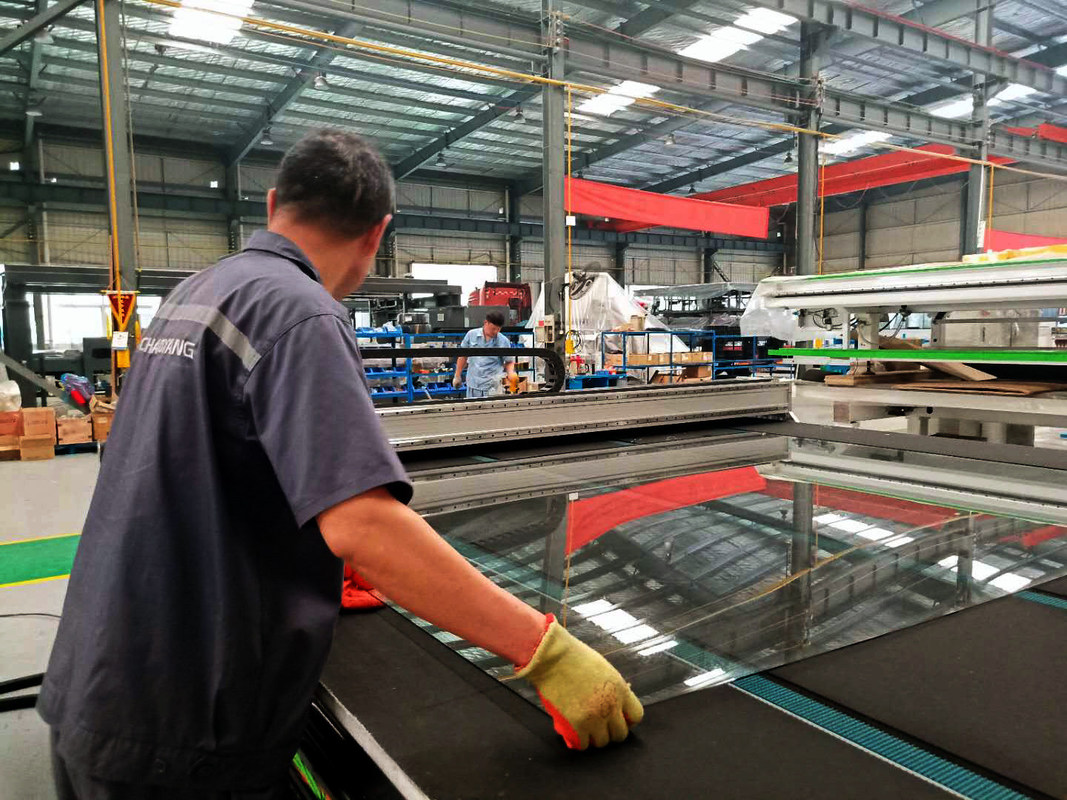

автомат для резки CNC мотора сервопривода полностью автоматический стеклянный для обработки стекла

Автомат для резки CNC автоматический стеклянный для обработки стекла

1. Основные принципы:

Свой принцип работы транспортировать граненое стекло лентой транспортера к worktable, автоматически входному сигналу положение стекла через систему светоэлектрический просматривать, и после этого приставному резаку с колесом диаманта на движениях держателя резца вдоль направлений x и y соответственно управлением программы, cutc лист. Регулятор движения CNC использован в контрольной части машины, и предварительный мотор сервопривода AC использован в части привода.

1. Состав оборудования:

Автоматический разделочный стол: Он состоит из механизма шасси, механизма луча, механизма worktable, механизма ножа для разрезания, транспортируя механизм, механизм светоэлектрический просматривать располагая и электрическую систему управления.

2. Детальные шаги работы:

См. «инструкции для пользы полностью автоматического стеклянного разделочного стола»

3. Представление оборудования:

1, материал шасси сварено и сформировано сталью моста раздела национального стандарта марганц-содержа (Q345A) после старея обработки. Всесторонние механические свойства, пластичность и свойства заварки этого вида стали хороши. Рамка обработана в целом, и стабильность и точность оборудования значительно улучшены путем закалять старея обработку для обеспечения стабильности продукта. После особенного процесса удаления ржавчины, извлекутся поверхностные пятна ржавчины и слой окиси. Верхнее пальто распылено с высокосортным праймером эпоксидной смолы и верхнее пальто распылено с высокосортной краской автомобиля.
2, через анализ профессионального программного обеспечения структуры, оборудование обеспечивают стабильность, динамическую уравновешенность, механическую прочность для того чтобы достигнуть самой идеальной спички, и обеспечивают что не деформирована структура таблицы.
3, прибор имеют одну ключевую переустановленную функцию. Она может выполнить все подготовки перед началом автоматическим путем нажатие на экране касания, который значительно улучшает эффективность работы.
4, разумное расположение из объединенных кабелей и труб газа и полного запечатывания
5, высокоскоростной молчаливый линейный проводник приняты для ведущего бруса, который имеет высокую режа точность и малошумный.
6, предварительный японский мотор сервопривода Ankawa использованы в управляя части, которая изготовляет оборудование надежный, ошибка небольшая и эффективная.
7, японский клапан соленоида SMC пропорциональный использованы для резать рис. Давление автоматически отрегулировано согласно стеклянной толщине. Ножевая головка поворачивает 360 градусов, и верхушку и понижает амортизируя отрезки резца (любую прямую линию и все виды особенного форменного стекла можно отрезать точно).
8, голова ножа оборудованы с функцией предохранения от ножа. Если голова ножа падает вне стекла или стеклянного зазора, то программа останавливает автоматически, эффектно предотвращающ повреждение к частям и стеклу.
9, двойной привод быстрого хода мотора (большой сервопривод Yaskawa инерции) обеспечивают резать скорость и беглость
10, прибор транспортера, прибор одновременной автоматической передачи, удобные для стеклянной верхних и более низких передачи, регулировки скорости преобразования частоты, стабилизированного и легкого для того чтобы оптимизировать скорость передачи
11, располагая прибор, система позиционирования светоэлектрический просматривать
12, функция компенсации, компенсация ексцентриситета инструмента, компенсация зазора, компенсация тангажа

4. Механическая конфигурация:

1. , Подшипник NSK главный: NSK;
2. , Guideway: FUJUN;
3. , Шкаф/шестерня: RUIAN;
4. , Колесо ножа/держатель: Подающий, Германия;
5. , Таблица: Импортированный промышленный войлок;
6. , Доска таблицы: водоустойчивая доска высокой плотности;

5. Электрическая конфигурация:

1. Напряжение тока электропитания: 380V/50HZ (особенные обстоятельства можно конструировать согласно требованиям клиента)
2. Давление источника газа: 0.6-0.8 Mpa; (Потребитель обеспечил)
3. Система сервопривода: Мотор сервопривода Yaskawa
4. Конвертер: Перепад
5. Транспортировать редуктор: Sankai/Zhongyan
6. Пропорциональный клапан: SMC
7. Главный клапан соленоида: Airtac
8. Регулятор движения: GUGAO/OPTIMA
9. Промежуточное реле: Hequan/Puruide
10. Контактор AC: Schneider
11. Автомат защити цепи мотора: Schneider
12. Переключатель воздуха: Zhengtai
13. Переключатель близости: Guangchuan/puruide/aotongmike

Примечание: В зависимости от даты доставки и технического улучшения, компания продукции резервирует право заменить купленные части такого же бренда.

6. Технический параметр

7. Часть программного обеспечения:

Регулятор движения:

1) Быстрый ход суда, плавный ход, высокая точность контроля, модульная структура регулятора;

2) Взаимодействие человека и машны просто и великодушно, регулировка параметра просто, параметры которым нужно быть доработанным операторами, просты и интуитивны, и требования для операторов низки.

3) Режим вырезывания трубопровода, светоэлектрический располагая режим вырезывания и сразу режим вырезывания набор свободно через варианты. Автоматический режа режим и режим воздушной операции можно переключить в любое время во время обработки.

4) Графическая вложенность библиотеки программируя, выбирает в форме особенн от библиотеки, установила уместные параметры, обрабатывая количество, автоматическая вложенность, производя обрабатывающ траекторию;

5) Полное хранение стеклянного запаса давления, как только режа давление каждой толщины спецификации входной сигнал и сохранило, его можно сразу призвать;

6) Отслеживать в реальном времени и показ пути обработки, своевременная запись координат движения, государство оси, государство I/0, автоматическая запись диагноза недостатка и сигнал тревоги;

7) Получите разнообразие обрабатывая программное обеспечение пакета документов супер, файл AUTOCAD DXF, система имеет свои собственные графики редактируя программное обеспечение (точно такое же как метод Пол редактируя);
8) программирование вложенности библиотеки графика, выбирая анормалную форму от библиотеки, устанавливающ уместные параметры, обрабатывая количество, автоматическая вложенность, производя обрабатывающ траекторию;

9) Сортируя функция файлов класса DXF, включая близко пункт, пункт входа, или графиками красит по часовой стрелке, против часовой стрелки сортируя и другие варианты. Освободите переключатель между однофазным вырезыванием и двухнаправленным вырезыванием осуществляет.

10) Светоэлектрическая располагая функция, согласно действительному месту и углу горизонтальной наводки, автоматически регулирует вырезывание;

11) Функция компенсации: компенсация ексцентриситета инструмента, компенсация зазора, компенсация тангажа;
12) Все виды защиты: включая мягкий и трудный предел, предел давления резца, внешнее управление аварийной остановки и так далее.

Программное обеспечение оптимизирования:

1. Importable результаты оптимизирования сделанные в офисе
2. Резать схему можно вручную создаться и отредактироваться
3. С экземпляром и мобильными функциями
4. Механический монтаж резать последовательность
5. Режа схема может быстро быть создана режимами x, y и z.
6. Одновременное оптимизирование множественных первоначальных и небольших заплат
7. Оптимизированный typesetting без ограничения размера
8. Оптимизированные вращение результата, управление зеркала, etc.
9. Управление приоритета для небольшого размера режа оптимизирование
10. Управление приоритета первоначального оптимизирования листового стекл
11. Обработка графиков функции сканирования шаблона и просматривать
12. Первоначальное управление запоминающими устройствами листового стекл
13. 20 эффективных алгоритмов оптимизации
14. Резать графики можно редактировать
15. Печатание дизайна ярлыка и ярлыка (Ярлык-ПУТЬ)
16. Ясное печатание оптимизированного отчета о результата
17. Импорт архива данных Excel
18. Низко--E и слипчивое стеклянное режа управление
19. Библиотека графиков содержа 350 параметрических графиков, включая все обыкновенно используемые типы графиков (Geo-путь)
20. Двухмерная система CAD с анормалной просматривая функцией обработки (Cad-путь)
21. Автоматически преобразовывать цифровые сигналы от систем CNC в графические формируя пункты
22. Много выборов языка для интерфейса деятельности программного обеспечения, включая китайский интерфейс.
23. Следовать самая последняя международная разработка программного обеспечения, обеспечьте модернизированные версии в реальное временя, и достигните самых последних функциональных требований для клиентов

Родственные продукты СТЕКЛА LIJIANG

Автоматическая низкая машина фильма стекла e кромкошлифовальная для удаления низко--e фильма

Изолируя стеклянные машины обработки: Вертикальная низко--e машина удаления стеклянного фильма для делать стекло двойного остекления использована для уничтожения фильма на низко--e стекле с быстрой скоростью. Машина удаления может уничтожить стекло прямоугольника и стекло формы, она имеет 6 моторов сервопривода.

Основные особенности:

Двухсторонний стеклянный доступ

Уничтожьте двойное и тройное серебряное низко--e стекло

Автоматически размер измерения стеклянный

Автоматически различить низко--e поверхность

Удаление края регулируемо

Голова может быть вращанным 360°Safe и полноавтоматическим прибором

Система управления PLC, интерфейс экрана касания

6 систем управления сервоприводов

Умная система управления, может узнать пакетную обработку

RFQ:

1. Что функция машины удаления фильма?

Основная функция извлечь фильм края низко--e стекла

2. Почему уничтожить низко--e стеклянный фильм?

Предотвратить фильм от окислять когда изолируя стекло будет синтезировано.

3. Какие стеклянные потребности быть уничтоженным?

Когда оффлайновое низко--e стекло

4. В дополнение к использованию вертикальной машины удаления фильма для уничтожения фильма, чему другие пути могут извлечь фильм?

Руководство, горизонтальная кромкошлифовальная машина, двухсторонняя кромкошлифовальная машина, машина 4-края кромкошлифовальная, автомат для резки, etc

5. Что преимущества использования нашего разделителя фильма? Что недостатки? Что преимущества использования других методов? Что недостатки?

С нашим вертикальным rdeletion фильма машину можно соединиться для использования, сохранить работу, фильм извлекая влияние хорошая, стеклянная плоскостность хороша, может быть в дополнение к большому зеркальному стеклу. Недостаток увеличить длину всей линии, покрывает обширный район.

Ручное влияние удаления фильма плохо, низкооборотный. Другим удаление фильма перед ужесточать, потому что время разогрева белого стекла и низко--e стекла во время ужесточать нет этого же, оно причинят стеклянную деформацию, преимущество не нужен слишком высокий вклад.

6. Стеклянный перед ужесточать фильм границы хороший все еще после ужесточать фильм границы хороший? Почему это?

После ужесточать, удаление фильма хорошая, стеклянная деформация небольшое.

7. Какой бренд PLC, водителя мотора сервопривода, преобразователя частоты использован к машине удаления?

В настоящее время, мотор и привод сервопривода PLC перепада, перепад инвертора и schneider

8. Сколько разделов делает машину удаления фильма граница в? Что размеры каждого этапа? Что роли?

Машина удаления фильма разделена в 3 раздела, первого или третий раздел в 2,2 метра, главным образом для стеклянных входа и выхода и хранения стекла, средней секции 5,3 метра, главным образом для удаления фильма.

9. Может прибор различить низко--e поверхность фильма?

Слой фильма можно обнаружить автоматически.

10. Вам нужна к входному сигналу длина и ширина стекла при использовании перевозчика фильма?

Нет, автоматически обнаружено.
