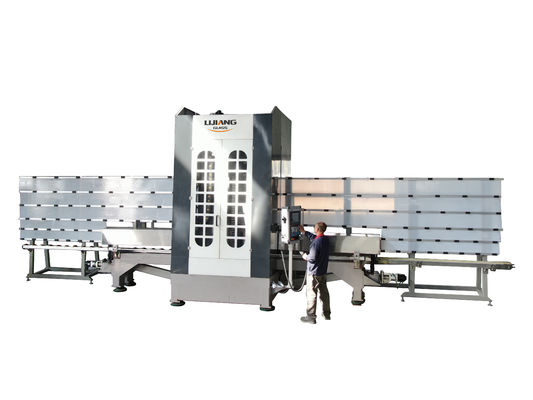

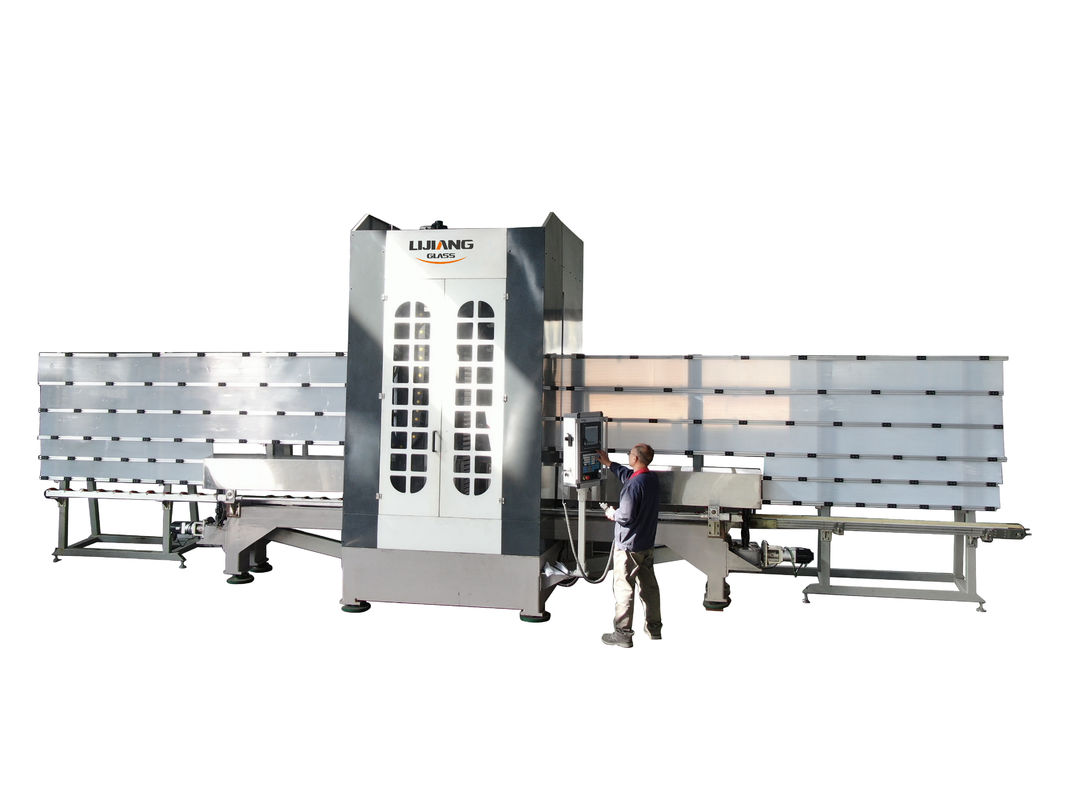

CNC вертикальная буровая и фрезерная машина

1,Описание:

Лицзянь Стекло с высокотехнологичной машиной для сверления и фрезы стекла.и обработанный лист является высокого уровня, который реализован для получения CNC-машины с наименьшими инвестициями.

Вертикальный рабочий центр CNC применяет числовую работу и систему управления для достижения динамического управления каждой осью и точного управления скоростью.Таким образом, форма точна, а обработанный лист высокого качества.Это вертикальная буровая и фрезерная машина с ЧПУ для обработки простых и сложных чертежей и характеризуется самыми передовыми технологиями.высокая скорость и легкая эксплуатация.

Машина может автоматически обрабатывать сложные бурение и фрезерные функции на большом плоском стекле.машина начинает выполнять подготовленную программу на бурение, фрезы и т.д.

Гибкость системы управления может удовлетворить требования различных продуктов, вся работа завершается автоматически.стеклянные шторы и т.д.Функция включает:

• Бурение;
• Фрезерная работа

2,Структура

Вертикальная стеклообрабатывающая машина; вся основная часть защитно покрыта. Конструкция удобна для погрузки и разгрузки машины и занимает меньше площади.Это также может уменьшить препятствие и легко обработать стеклянный лист, или даже преимущество для системы охлаждения воды.

3Программное обеспечение

Программное обеспечение BAINENG разрабатывается нашей ИТ-командой. У него есть общие шаблоны в системе. Поэтому вам нужно только ввести параметр, а затем лучший маршрут будет автоматически сгенерирован.

Программное обеспечение Baineng легко изучить и использовать. Вам просто нужно перенести CAD2000.dxf в программное обеспечение Baineng, затем оно может автоматически генерировать коды.

Процесс работы:

Импорт файла→выбор строк→установка параметров→обновление параметров→генерация кодов

1)Инсталлировать программное обеспечение Baineng CAM на системе Windows, пользователь может нарисовать различные формы на CAD, затем генерировать код CAM, чтобы начать автоматическую обработку.

2) Разработанное собственное программное обеспечение MARCO для обычно используемых дверей, таких как дверь для душа, дверь с подвеской, дверь для покрытия пола и т.д., оно может заполняться правильным размером во время обработки, без необходимости делать CAD-рисунок.

3) Разработана функция распознавания кодов сканирования для небольших партийных заказов.

4.Функции

Машину можно использовать для бурения, фрезы, вырезки, подъема на плоском стекле.

Некоторые инструменты для обработки:

Обработка на стекле:

5"Заявления

Машина может применяться для массового производства безрамочных душных дверей, раздвижных дверей, стеклянных штор и т.д.

6Компоненты для машин

7. Части с машиной

8.Технические параметры

	机型модель	BN-V3015	BN-V3712	BN-V3720	BN-V4720	BN-V4525
	Максимальные размеры стеклообработки Максимальный размер стекла	3000*1500 мм	3700*1200 мм	3700*2000 мм	4700*2000 мм	4500*2500 мм
	Наименьший размер стеклообработки Минимальный размер стекла	1000*500 мм	1000*500 мм	1000*500 мм	1000*500 мм	1000*500 мм
	Скорость вращения главного оси Скорость шпинделя	0-12000/мин	0-12000/мин	0-12000/мин	0-12000/мин	0-12000/мин
	Общая мощность Общая мощность	11 кВт	11 кВт	13 кВт	13 кВт	13 кВт
	Силовая мощность главного оси Мощность шпинделя	5.5 кВт	5.5 кВт	7.5 кВт	7.5 кВт	7.5 кВт
	воздушное давление Сжатие воздуха	00,7 МПа	00,7 МПа	00,7 МПа	00,7 МПа	00,7 МПа
	机器 weight (вес машины) Машины	6000 кг	6500 кг	7000 кг	7500 кг	8000 кг
	Размер машины Размер машины	8700*1700*3300 мм	9400*1900*3000 мм	9400*1900*3800 мм	10400*1900*3800 мм	10200*1900*4300 мм
	толщина стекла Толщина стекла	4-30 мм	4-30 мм	4-30 мм	4-30 мм	4-30 мм
	Использование электрического стандарта Электрический стандарт	380В/50Гц	380В/50Гц	380В/50Гц	380В/50Гц	380В/50Гц
	轴数 Количество осей	3AXIS	3оси	3Аикс	3оси	3Аикс

9Подготовьтесь к тренировке и установке.

1) Приготовьте 8 стальных плит размером 300*300*5 мм. Положите пластины к ногам подшипника

Машины.

2) Сжатый воздух до 0,7-0,8 МПа или приготовьте воздушный компрессор.

3)Воздушная труба диаметром 10 мм ((длина будет зависеть от места установки).

4) Электрическая цепь:3*62 & 2*42 ((Должина будет в соответствии с местом установки)

5)Независимый выключатель управления питанием ((3P45A)

6)Джек подъема 10-20 т ((Настроить уровень машины).

7)Windows7 с 32-битным компьютером

10Подробный принцип

1)Бесплатная гарантия на 1 год после установки

2) Покупатель несет ответственность за билеты на самолет, гостиницу, питание и местное сообщение.

3) Расходы на обучение и обучение: 100 долларов США в день на человека, кроме всех расходов, указанных в 2.

4) Рабочие дни: инженер должен работать с понедельника по пятницу.

5) Требования к отелю: стандартный бизнес-отель, с отдельной ванной комнатой, душ, уборка, средний уровень на местном уровне

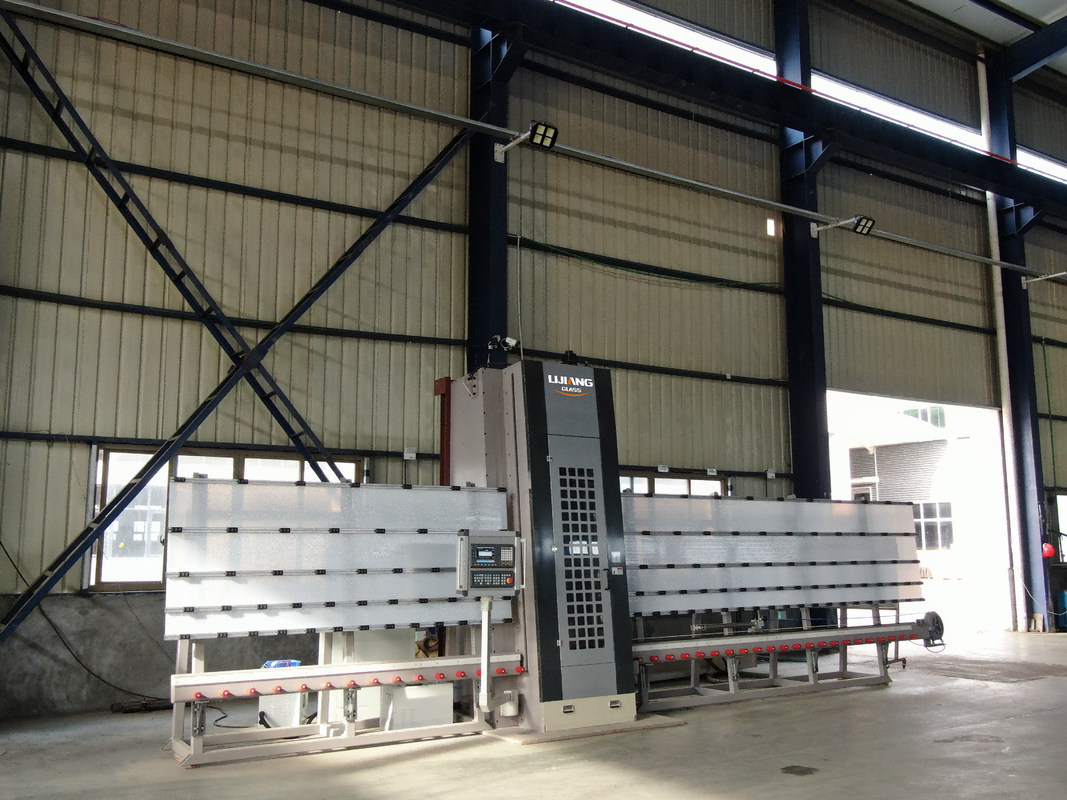

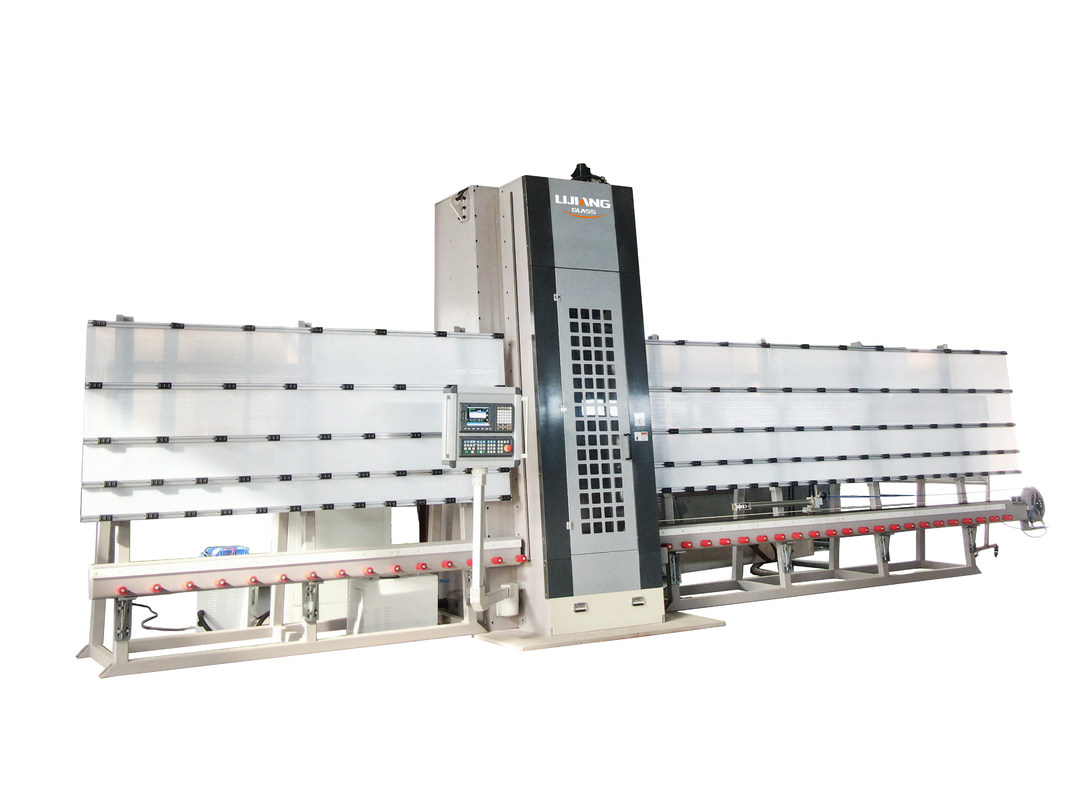

11Фотографии настоящей машины:
