Подробная информация о продукте:
|
Имя: | Стеклянный автомат для резки | Размер (l*w*h): | 5000mm*2000mm ** 850mm |
---|---|---|---|
Сила: | 3КВ | Вес: | 250Кг |
полная сила: | 380В 50Хз | Гарантия: | 1 год |
Передаточная скорость: | 0-25м/мин | Цвет: | Клиент Opitional |
Высокий свет: | Разделочный стол регулятора PLC автоматический стеклянный,автоматический стеклянный разделочный стол 210m/min,стеклорез столешницы 210m/min |

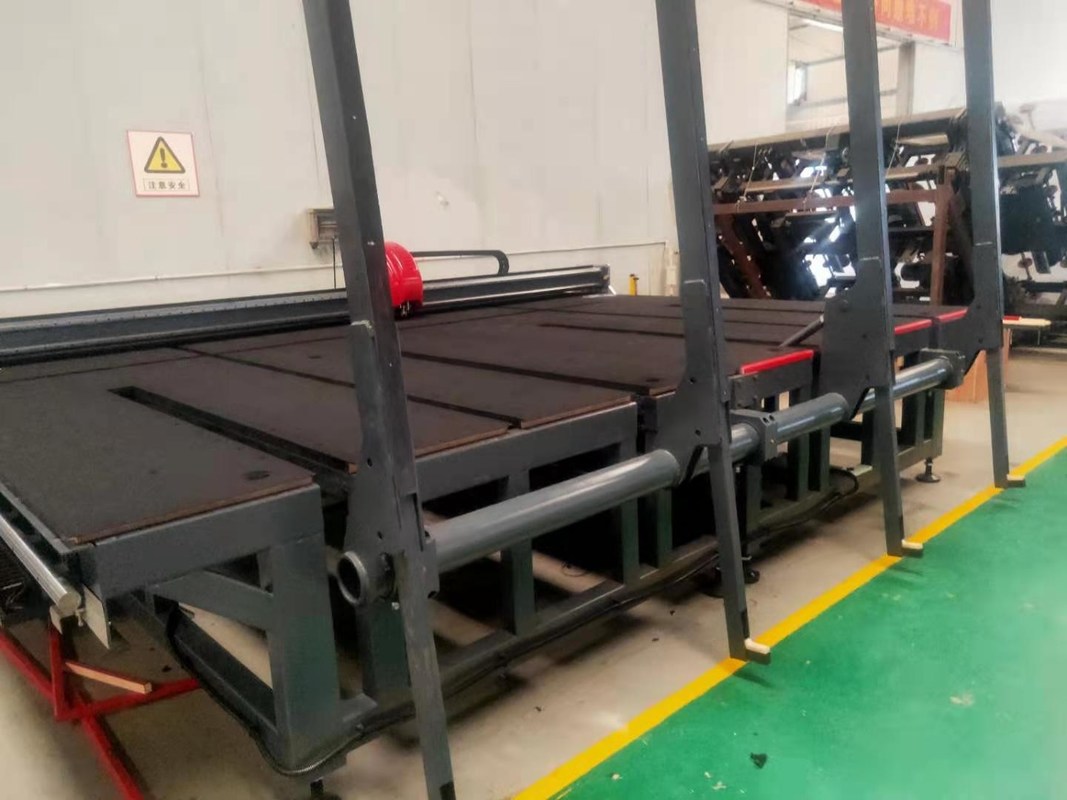

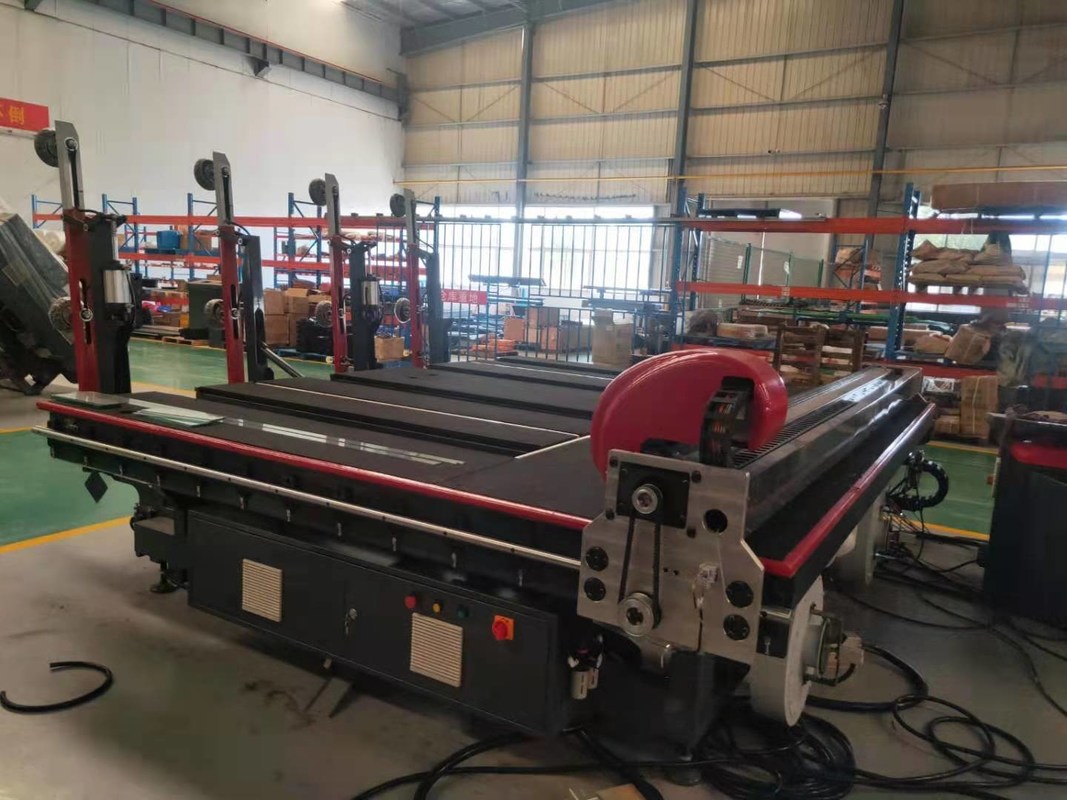

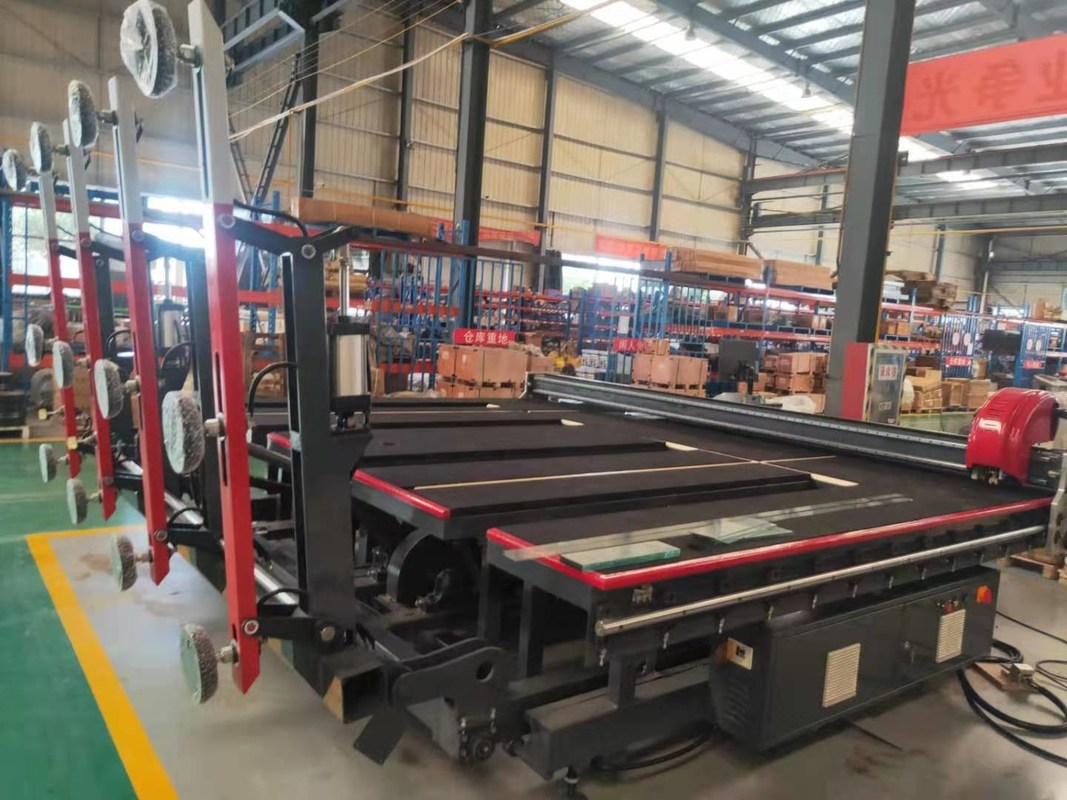

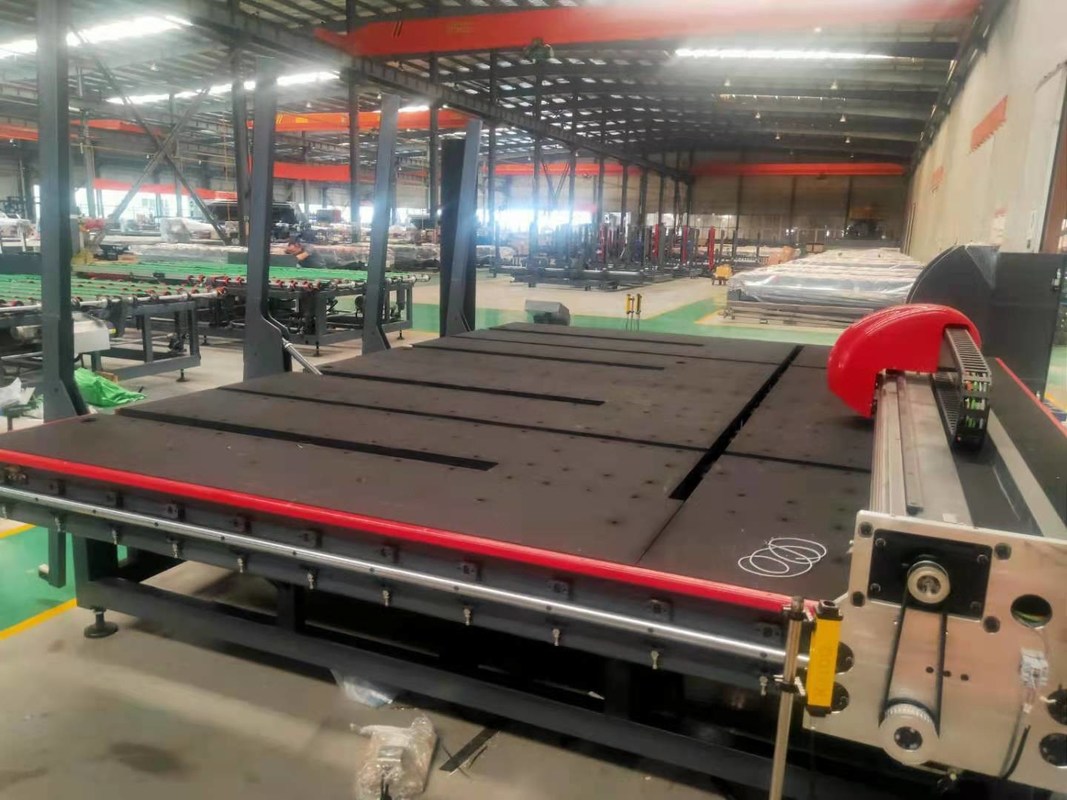

Автомат для резки CNC стеклянный/стеклянный разделочный стол для производства окна на продаже
Краткое введение автоматической стеклянной режа линии
Общий план проекта: Линия вырезывания CNC автоматическая стеклянная составлена автоматической нагружая таблицы, автоматического разделочного стола и воздушно-уплыта ломая таблицу. Автоматическая стеклянная линия вырезывания главным образом использована в обработке плоского стекла, которое смогите быстро и точно нагрузить листы, для того чтобы отрезать прямолинейное, в форме особенн стекло и воздушно-уплытые механические ломая листы. Производственный поток следующим образом: Таблица загрузки использует механическую оборачиваемость, через чашку всасывания вакуума принимая листовое стекл от шкафа, положенного вниз к нагружая таблице. Стекло транспортировано к разделочному столу через ролик на нагружая таблице и конвейерной ленте на разделочном столе. Держатель резца на режа луче автомата для резки управляет резцом для того чтобы двинуть на высокой скорости в x направление и направление y мотором сервопривода. Используя вращение мотора Z-оси для того чтобы контролировать траекторию тангенса инструмента. В то же время, давление резца и глубина резца проконтролированы моделирующей физической величиной, и 4 оси управляются одновременно для того чтобы отрезать. Когда вырезывание закончено, листовое стекл отправлено в воздушно-уплытую ломая таблицу для выходить сквозь отверстие воздушная подушка сформированная конвейерной лентой и ломая таблицей.
Механическая конфигурация:
Цепь цепного колеса сальто: носк-сопротивляться высокой точности усилил;
Транспортировать ролики: Материал PU;
Чашка всасывания вакуума: Материал Nitril резиновый (двойная структура адсорбцией);
Редуктор сальто: Bangfeili/zhongyan
Редуктор aixs x & y: Bangfeili/zhongyan
Транспортировать редуктор: Bangfeili/zhongyan
Редуктор высасывателя поднимаясь: Sankai/zhongyan
Вакуумный насос: Jiuxin
Конфигурация электроприбора:
1. Регулятор PLC: Перепад;
2. Преобразователь частоты: Перепад;
3. Касаясь экран: Перепад;
4. Переключатель контактора: Schneider;
5. Автомат защити цепи: Chint;
6. Переключая электропитание: Перепад;
7. Трансформаторы контроля: Chint;
8. Главный электромагнитный клапан: Airtac;
9. Светоэлектрический переключатель: Guangchuan/puruide/aotongmike;
10. Переключатель близости: Guangchuan/puruide/aotongmike.
