Высасыватели разделочного стола и стекла 0,08% автомата для резки стекла КНК

Автомат для резки КНК стеклянный с высасывателями разделочного стола и стекла

Поднимать требования:
С параллельной смертной казнью через повешение веревочки стального провода 2 на огболте, не уклонит, держать уровень таблицы медленно и слегка, и предотвращать сжимать и плотно сжать другими объектами.
Веревочка стального провода, диаметр: 12-14мм, длина: 3.5м-4м/пкс.

Номер	Имя	Тип	Номер	Примечания
1	Таблица загрузки	Оружия двойника ИР-28/42 с одиночным положением	1пкс
2	Разделочный стол	ИР-КНК28/42	1пкс
3	Ломать таблицу	ИР-30/42	1пкс
4	Рельсы	15кг/м	3.8м*2пкс
5	Расположите цепной хобот	ИР-СПТ28/42-072	1пкс
6	Прикуйте хобот	ИР-СПТ28/42-097	1сец
7	Трехсторонний хобот	ИР-СПТ28/42-098	1сец
8	Хобот кабеля	ИР-СПТ28/42-099	1сец
9	Электрическая крышка кабеля шкафа	ИР-СПТ28/42-099	1пкс
10	Заварка рельса	ИР-СПТ28/42-094	2пкс
11	Штуцер ы ограниченный	ИР-СПТ28/42-0986	3пкс	Согласно положению места

Технические требования:
1. рельс поверхностный ровен, прямота аккураси≤0.08%
2. высота таблицы загрузки 5-7мм более высокое чем разделочный стол КНК.
3. штуцер таблицы загрузки ограничиваемый И-осью обеспечивает положение когда таблица загрузки остановила.
4. кабели собранное аккуратное в хоботе, который подвергли действию кабель должны быть покрыты с трубкой предохранителя.
5. обжатый воздух сухой чистый воздух, 0.5-0.6Мпа, воздушный рукав входного сигнала 4 пути от главного воздушного рукава к
машина, измененная в трубку ПУ диаметра 10мм на ФРЛ.
6. шкаф стекла должен находиться в средней части поворачивая оружий, и зафиксированный
7. Электрическое положение шкафа отрегулированное согласно месту.
8. электрическая сила шкафа: 380В 50ХЗ, диаметр провода 3*10+1*6
9. Сецкрев: Итог М10*80: 70пкс
сецкрев для рельса: 28пкс, для таблицы КНК: 8пкс, для положения таблицы загрузки ограниченного: 6пкс, для
хобот: 14пкс, для следуя прибора края: 4пкс, для рамки экрана: 4пкс, для цепного хобота: 6пкс.
10. деятельность безопасности, обслуживание, тренировка инструкции после установки.

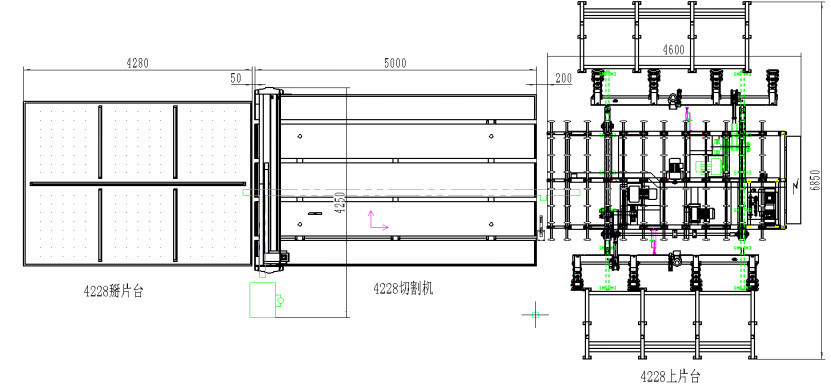

11. Эта схема размещения была зарезервирована клиентом после тренировки.

ИР-4228 УДВАИВАЮТ НАВАЛОЧНУЮ МАШИНУ ПОЛОЖЕНИЙ ОРУЖИЙ ДВОЙНУЮ

1,1 состав оборудования:

1)Большая ЭВМ оборудования/система работы оборудования/транспортная система/вакуум оборудования сосут систему/систему переворота машины/систему максимума & низкого давления/систему управления программы

1,2 конфигурация машины:

1)Цепное колесо & цепь переворота: особенная высокая точность усиливает

2)Вагонетка перехода: материал ПУ импорта

3)Высасыватель вакуума: материал импорта (двойник сосет функцию)

4)Вакуумный насос: Китай & немецкое совместное предприятие ПУСУ

1,3 электрический оригинал

1)Регулятор ПЛК: ПЕРЕПАД

2)Трандусер: ПЕРЕПАД

3)Переключатель подхода: Швейцария ЭЛКО
4)Кабель системы управления: гибкий кабель экрана

5)Регулятор: Шнайдер

6)Пневматический оригинал: Тайвань Айртак

7)Датчик положительного & отрицательного давления: Япония СМК

1,4 параметры технологии

1)пределы размера загрузки стеклянные: минимальный размер 1500*1500мм (только левый)

максимальный размер 4200*2800мм

2)толщина загрузки стеклянная: 3~19мм

3)цикл загрузки стеклянный: 40-90 рассчитает поминутно 9 (регулируемый)

4)скорость перехода: 0~40м/мин (регулируемое)

5)максимум сосет стеклянную глубину: 700мм

6)вес максимальной загрузки стеклянный: 900КГ

7)одиночный бортовой номер стеклянной руки загрузки: 6

8)одиночный номер высасывателя руки: 3

9)нагружая рука переворота: 2

10) положение загрузки стеклянное: 2поситионс

11) сила соурсе& силы: В ХЗ

12) установите силу: 8КВ

13) воздух обжатия: 0.3Мпа

14)давление вакуума: -70~ -90Кпа (регулируемых)

Данные по технологии

2,1: Машина суммирует

1)Автоматическая стеклянная навалочная машина оборудование которое может высосать стекло от стеклянной полки и повернуть к ровным таблице и переходу к автомату для резки или любому другому месту службы.

2): Вакуумный насос бренда пользы системы вакуума известный, и стабильность роста и безопасность оборудования в большинстве. Все процессы работы проконтролированы ПЛК.

2,2: Дескрибер технологии

1)режим переворота: механический переворот, быстрый ход, работает конюшня, никакое встряхивание

2)угол переворота: 95-98 (регулируемый)

3)высосите стеклянную глубину: высасыватель может быть простиранием 300мм, и выполняет 700 нагружая стеклянных глубин

4)система всасывания: используйте 2 набора индуктора стеклянного фото электрического, безопасный и стабилизированный.

5)подъемное устройство: особенное подъемное устройство ведущего шатуна

6)высосите прибор: слой пользы предварительный двойной сосет кондукцию.

7)управление высасывателя: каждый высасыватель может быть проконтролирован клапаном воздуха, вами выбирает номер работы высасывателя свободно.

8)поднимаясь неправильное стекло защищает: смогите защитить неправильное стекло когда вы встречаете маленькое или сломленное стекло.

9)прибор сигнала тревоги: имейте автоматическую проверку и красный, зеленый прибор сигнала тревоги лампы.

10)режим контроля: автоматический режим и ручной режим

11)интерфейс контроля: Дисплей китайца и английского языка, жидкокристаллический дисплей

12)установленный параметр: стеклянным последовательности заправки и номер можно установить автоматически, и могут соединить с автоматом для резки для того чтобы достигнуть полноавтоматической функции без прерывания, не нужен набор повторения. Удобный и быстро

Ⅱ, АВТОМАТИЧЕСКИЙ СТЕКЛЯННЫЙ АВТОМАТ ДЛЯ РЕЗКИ ИР-4228 (совместное предприятие Китая & Италии)

1, стандарт оборудования:

Размер стекла вырезывания максимальный: 4200*2800мм

Высота машины: 900±50мм.

Вес машины: 3.8Т.

Толщина вырезывания: 3~19мм

2, режущ параметры

Прямая линия глубина параллелизма: ≤±0.25мм/м

Раскосная точность: ≤±0.30мм/м

Скорость моста вырезывания: 0~180м/мин (регулируемое)

Ускорение моста вырезывания: ² 3.0м/с

Скорость полки бита инструмента: 160м/мин

Ускорение полки бита инструмента: ² 6.0м/с

Скорость перехода пояса: 40м/мин

Ошибка точности положения приставного резака: ≤±0.2 мм

3, источник питания /power

Установите источник питания: В ХЗ

Действующая мощность оборудования: 8КВ

Воздух обжатия: 0.6ПА

4, представление оборудования

Рамка оборудования: точность гарантии и отсутствие деформация

Рисберма инструмента оборудования: бит инструмента может закрутить 360 градусов.

Поверхность машины: используйте доску импорта водоустойчивую.

Почувствованный: войлок импорта промышленный (компонент волокна & шерстей)

Режим поставки нефти: автоматическая пневматическая поставка, синхронизм с битом инструмента.

Режим перехода: автоматический транспорт пояса

5, часть машины

Доска таблицы: доска импорта водоустойчивая и огнеупорная

Шкаф: Япония КХК

Пояс перехода/колесо пояса: Италия Бредбуры

Режущий диск: Немец Бохле

6, электрический прибор

Используйте промышленный персональный компьютер для того чтобы контролировать, интерфейс Микрософт Виндовс

Напряжение тока: 415В/50ХЗ, имеют стабилизатор напряжения тока

Мотор: Япония ИАСКАВА разъединяет мотор

Переключатель подхода: Швейцария ЭЛКО

Основной электрический оригинал прибора: Япония ИЗУМИ & СКХНЭИДЭР

Пневматический пропорциональный клапан: Япония СМК

7, программное обеспечение

Программное обеспечение вырезывания импорта Италии & программное обеспечение оптимизирования (ОПТИМАЛЬНЫЕ Италии)

Программное обеспечение оптимизирования & программное обеспечение управления продукции можно использовать совместно

Имейте предел отрезка погружения защитить функцию

Сосчитайте функцию количества продукции

Имейте 1500 видов диаграммы хранение (удобное для рисовать и контролировать)

АВТОМАТИЧЕСКОЕ программное обеспечение краски КАД может быть совместимой пользой

Программное обеспечение оптимизирования можно использовать сразу с программным обеспечением вырезывания

Имейте автоматическую корректирующую функцию, точность вырезывания гарантии

Путь вырезывания выбирает функцию, достигаемость гарантии скорость самого быстрого вырезывания

Вырезывание Хетероморфисм, автоматический надувать, может гарантировать результат вырезывания быстро и эффектно.

Добавление и корректирующая функция начала, могут устанавливать начало дважды

Входной сигнал контроля: интерфейс клавиатуры и мыши, китайских & английских

Имейте функцию давления ножа для разрезания хэтероморфисм автоматическую посредничанную, гарантию режа самый лучший результат

Сканирование шаблона Хетероморфисм: просмотрите различные виды диаграммы включите пункт хэтероморфисм пунктом, и преобразуйте их к диаграмме КАМ

Программное обеспечение оптимизирования: смогите совместить и аранжировать все виды размера вырезывания, программы вырезывания выхода самой лучшей, тарифа вырезывания роста, и также имейте ручное программное обеспечение откорректировать после оптимизирования, коэффициента пользы вырезывания роста эффектно

Оптимизируйте давление и скорость вырезывания: согласно диаграмме, прямая линия, дуга, инкурве, начало екскурватуре & финиш, часть ускорения, часть торможения и так далее, оптимизирует, посредничает и вне большинств соответствующие давление и скорость.

Хранение Хетероморфисм: больше чем 300 видов хранения хэтероморфисм, этот один могут выполнить полностью возможное требование

Оптимизирование Хетероморфисм: хэтероморфисм в хранении можно изменить размер, спинед свободно, двинутое совмещенное любое направление, свободно согласовывающ заказ

Функция положения сверла: в сверле поставки хранения хэтероморфисм пре-установите функцию.

Бит инструмента защищает функцию: механическая функция защиты, избегает любой возможности аварии.

Вырезывание Хетероморфисм: оборудование может режущ любую прямую линию, косую линию или хэтероморфисм

Переход пояса: ехать на автомобиле привод пояс сразу, транспортируйте граненое стекло к стеклянной ломая машине.

Предохранение от маршрута: максимальный маршрут оборудования имеют двойную охрану машины и электрические

Функция давления вырезывания посредничанная: все давление может быть посредничано клавиатурой

8, прилагают фильм извлекая функцию

9, используют прозрачный контейнер масла

Ⅲ, ВОЗДУШНАЯ ПОДУШКА ИР-4228 ЛОМАЯ МАШИНУ

1, параметр технологии

стандарт 1,1 Таблиц-доск: 4200×2800мм

высота 1,2 Таблиц-доск: 910±30мм

1,3 количество машины вентилятора: наборы 1

2, основная конфигурация

чувствуемая Таблиц-доска 2,1: войлок импорта промышленный (компонент волокна & шерстей)

доска 2.2Табле: доска импорта водоустойчивая и огнеупорная

штанга 2.3Каррир: кроссвисе 2стикс, лентхвайс 1стик

цилиндр 2.4Айр: Тайвань Айртек

машина 2.5Айр: Жуджянг

3, прилагают автоматическую функцию переворота: таблицу можно повернуть на одну сторону

Ⅳ, прилагает окна программное обеспечение оптимизирования можно использовать в персональном компьютере

Случайный вспомогательный список

Нет.	Имя	Блок	Количество	Примечания
1	Электронно-оптический переключатель	набор	2
2	Инструментальный ящик	набор	1
3	Держатель ножа импорта (немецкий)	набор	6
4	Переключатель подхода	набор	2
5	Высасыватель навалочной машины	часть	2
6	Медная рисберма инструмента	набор	2
7	694беаринг	часть	4
8	Гасбаг	часть	1
9	Английское руководство деятельности	часть	1
10	Программное обеспечение оптимальных	набор	1
