Руководство по станку плазменной резки листового металла, станку для резки дистанционных рамок для изоляционного стекла
Описание продукта

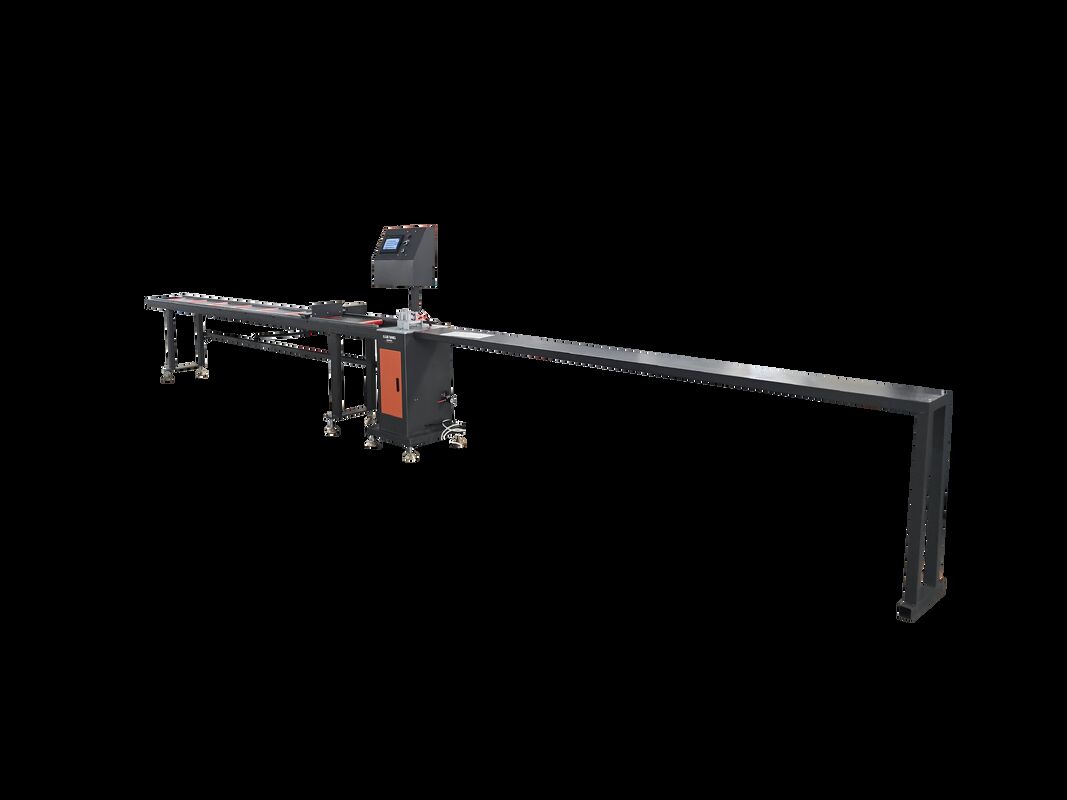

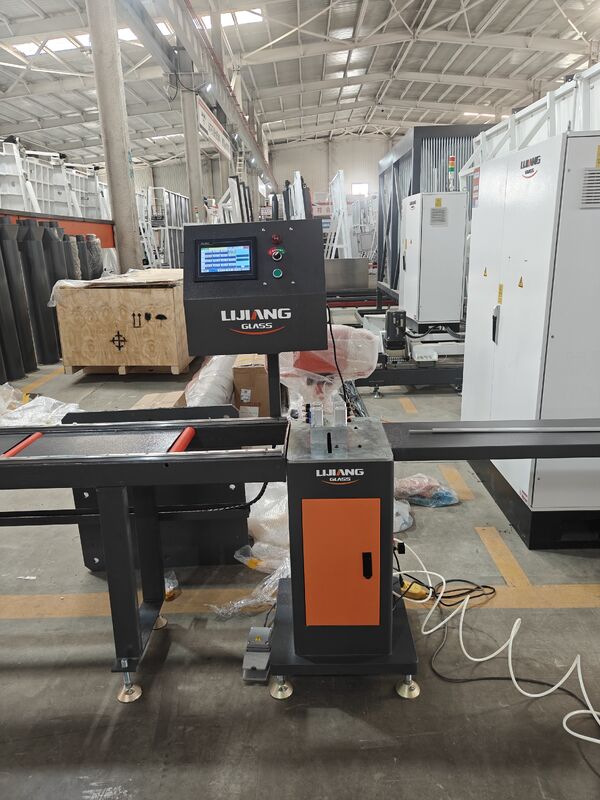

Станок для резки дистанционной рамки
• Используется для резки алюминиевой полосы.
• Позволяет резать много дистанционных рамок, сохраняя высокую эффективность.
Технические данные:
| Электропитание | 380 В 50 Гц |
| Общая мощность | 0,55 кВт |
| Размеры | 5000*1050*415 мм |
| Вес | 100 кг |
1. Может устанавливать 4 спецификации и 32 размера (8 для каждой спецификации) данных о размерах исходного листа стекла. Гибочный станок автоматически рассчитывает данные алюминиевой рамки в соответствии с каждым размером для сортировки, непрерывной обработки, значительно повышая эффективность и скорость.
2. В дополнение к операции запуска и остановки, все операции выполняются на сенсорном экране, доступна мобильная операционная платформа. Китайский / английский или другие языковые интерфейсы, простые в эксплуатации, естественные, понятные.
3. Применяется система управления углом гибки с ЧПУ, с регулируемой точностью 0,1 °.
4. Применяется система сервопривода с ЧПУ, и регулируемая точность размера алюминиевой рамки составляет 0,1 мм/м.
5. Нет конструкции хвоста, за исключением потерь при резке, может быть реализована обработка с нулевой головкой.
6. Имеются четыре автоматических накопительных бака, которые могут хранить алюминиевые полосовые материалы четырех спецификаций длиной 4-6 м.
7. Имеет функцию высокоскоростной автоматической непрерывной резки алюминиевой полосы.
8. Скорость гибки должна регулироваться автоматически в соответствии с размером алюминиевой рамки, чтобы избежать деформации большой рамки и обеспечить высокую скорость и непрерывность малой рамки.
9. Алюминиевая дистанционная планка соединяется автоматически, а соединение алюминиевой полосы спроектировано с интеллектуальным обходом (чтобы избежать изгиба или резки в месте соединения).
Автоматический станок для гибки дистанционных рамок
Дополнительные функции:
1. Печать логотипа и данных на дистанционных рамках чернилами.
2. С функцией ERP
3. Печать этикетки с 3 размерами на бумажной наклейке
4. Гибка различных форм
Технические данные:
| Макс. размер гибки | 2000 мм * 2000 мм (2500 мм * 2500 мм) |
| Мин. размер гибки | 250 мм * 200 мм |
| Ширина алюминиевой дистанционной рамки | 5,5-27 мм |
| Размерная погрешность | ±0,5 мм |
| Погрешность угла | ±1º |
| Скорость обработки | ≤26 с |
| Подача воздуха | ≥0,65 МПа |
| Общая мощность | AC220/380 В 50 Гц 2,5 кВт |
| Размеры | 10500 мм * 2200 мм * 2600 мм |
Электрические параметры:
| НАИМЕНОВАНИЕ | ПРОИСХОЖДЕНИЕ | БРЕНД |
| ПЛК | Германия | SIEMENS |
| Сервопривод | Германия | SIEMENS |
| Серводвигатель | Германия | SIEMENS |
| Низковольтный компонент | Германия | SIEMENS |
| Тройник | Тайвань | AIRTAC |
| Цилиндр | Тайвань | AIRTAC |
| Реле | Япония | OMRON |
| Датчик | КОРЕЯ | AUTONICS |
| Сенсорный экран | Тайвань | WEINVIEW |
| Направляющая | Тайвань | TBI |
| Электромагнитный клапан | Тайвань | AIRTAC |
| Переключатель питания | Тайвань | TEND |
