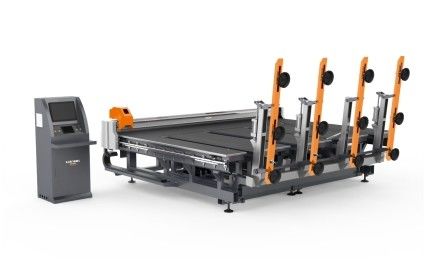

9.Полноавтоматическая многофункциональная стеклорезающая машина

Введение производительности

Машина использует новейшие международные технологии и технологии обработки, и разработала полностью автоматическое многофункциональное оборудование для резки стекла с международным передовым уровнем.Машина занимает небольшую площадь., простой и безопасный в эксплуатации, быстрый и с высокой точностью.Он может свободно ходить в мастерской под управлением пульта дистанционного управления для реализации полной автоматической загрузки, автоматическое резка, автоматическое позиционирование, автоматическая оптимизация и разрыв.

2,Сфера применения

Он подходит для глубокой обработки различных производителей стекла, таких как архитектурное стекло, автомобильное стекло, процессное стекло, круглое стекло, декоративное стекло, стекло шкафов, стекло бытовой техники,солнечное стекло, ванное стекло, линза, ремесленное стекло, зеркальное стекло и так далее

3, Состав оборудования

В основном он состоит из механизма рамы, механизма поворота, механизма подъема всасывающей чаши, механизма передвижения, механизма управления вакуумной и воздушной цепью, электрической системы управления, механизма луча,механизм рабочего стола, механизм головы резака, транспортный механизм (без стола для разрыва пластины не требуется стол для разрыва пластины) и фотоэлектрическая система позиционирования сканирования

4, Техническое описание:

Устройство тревоги: есть надежное устройство обнаружения вакуума, которое может автоматически сигнализировать и отображать ненормальные условия.обеспечить подачу сигнала тревоги в случае аномального вакуума и выведение вакуума в случае стекла;. В случае аварийного отключения убедитесь, что вакуумный всасывающий стакан выводят в случае стекла, чтобы избежать повреждения стекла в результате ненормального отключения.ручная и автоматическая, для простой и интуитивной работы. интерфейс работы: интерфейс LCD сенсорного дисплея, китайский и английский дисплейный модуль, удобная и быстрая работа

①Механические параметры и конфигурация загрузочной части

Я...Tцепь на колесах urnover: высокоточный армированный износостойкий тип

Я...Vвсасывающий стакан: бутиловый каучук (двойная адсорбционная структура)

Я...TУменьшитель оборота: Chuangyan (совместное предприятие Sino-German)

Я...SРедуктор для подъема стаканов: Chuangyan (совместное предприятие Sino-German)

②Конфигурация электрооборудования

Я...Контроллер PLC: Delta (Тайвань)

Я...FПреобразователь требований: Delta (Тайвань)

Я...TОуш экран: Дельта (Тайвань)

Я...Контактник переменного тока: Schneider (Франция)

Я...SСиловое питание: Чинт (домашний)

Я...ВТрансформатор ontrol: Chint (домашний)

Я...SОленоидный клапан:Air Tac(Тайвань)

Я...Пфотоэлектрический выключатель: Guangchuan (японское совместное предприятие Sino)

Я...Ппереключатель близости:Guangchuan (японское совместное предприятие Sino)

Примечание: компания-изготовитель оставляет за собой право заменить купленные детали той же марки в соответствии с датой поставки и техническим улучшением.

③Технические параметры

Я...Удиапазон размеров листов:Мразмер верхнего листа 1800 * 1000 (мм)

Я...Ммаксимальный размер груза: 3700 * 2600 (мм)

Я...Утолщина листа: 3-19 мм

Я...NУгол вращающегося оружия: 3 (односторонняя нагрузка)

Я...NУмбер одноручных всасывающих стаканов: 4шт.

Я...Лцикл подачи: 15-30 с (регулируемый)

Я...Я...Электроснабжение установки: 380 В / 50 Гц (иностранные клиенты могут настроить по требованию)

Я...ВСжатый воздух: 0,6-0,8kpa

④Конфигурация параметров режущей машины

Примечание: компания-изготовитель оставляет за собой право заменить купленные детали той же марки в соответствии с датой поставки, техническим улучшением и другими причинами.

Я...Ммаксимальный размер резки: 3700 * 2600 (мм)

Я...Tдиапазон высоты резки стекла: 3-19 (мм)

Я...Вточность выбора прямой линии: ± 0,20 мм

Я...ВТочность вычислиния специального стекла: ± 0,25 мм

Я...ВСкорость выбора: 0-200 м / мин.

Я...Gскорость передачи веса: 0-25 м (регулируемая, без разрыва стола)

Я...Ообщие размеры оборудования: 4600 *2900 * 1800 (длина, ширина и высота)

Я...Wрабочая высота оборудования: 900 мм ± 20 мм

Я...Емасса снаряжения: 2750 кг.

Я...TОбщая мощность оборудования: 9-15 кВт

⑤Часть программного обеспечения: контроллер

Я...FБыстрая и стабильная работа, высокая точность управления, модульная структура контроллера

Я...The интерфейс между человеком и машиной прост и щедрый, регулировка параметров проста, параметров, которые необходимо изменить оператору, мало, просто и интуитивно понятно,и требования к оператору низкие

Я...Я...t имеет режим резки фотоэлектрического позиционирования, а режим прямой резки может быть свободно настроен через опции.Автоматический режим резки и режим резки пустого хода могут быть реализованы в любое время во время обработки

Я...Мap библиотека гнездование программирование, выбирать специальные формы из библиотеки карт, установить соответствующие параметры, объем обработки, автоматическое гнездование и генерировать обработки треки

Я...WИ с полным стеклянным хранилищем давления, давление резания каждой толщины спецификации может быть введено и сохранено одновременно и может быть напрямую вызвано

Я...Real время отслеживания отображения пути обработки, своевременная запись координат движения, состояние оси, состояние I / O, диагностика неисправностей и автоматическая запись сигнализации

Я...Я...t может принимать различные файлы обработки, и подключаться к стандартному G-коду гнездования программного обеспечения, таких как супер хороший.Файловая система AutoCAD DXF имеет собственное программное обеспечение для редактирования графики (то же, что и режим редактирования Botero)

Я...Программирование гнездования библиотеки карт, выбор специальных форм из библиотеки карт, настройка соответствующих параметров, объем обработки, автоматическое гнездование и создание треков обработки

Я...с функцией сортировки файлов DXF, есть такие варианты, как ближайшая точка,точка входа или соотношение по часовой стрелке и против часовой стрелки сортировки в соответствии с графическим цветом для реализации однонаправленной резки и двунаправленной резки

Я...Пфотоэлектрическая функция позиционирования, автоматически регулирует резку в соответствии с фактическим положением и углом отклонения

Я...ВКомпенсационная функция, Компенсация эксцентричности инструмента, Компенсация просвета, Компенсация продольного хода

Я...Vзащитные материалы, включая мягкие и твердые ограничение давления, ограничение давления ножа, внешнее управление аварийной остановкой и т.д.

6.Программное обеспечение для оптимизации

Я...может импортировать результаты оптимизации, выполненные в офисе

Я...схему резки можно создать и редактировать вручную

Я...функция копирования и перемещения

Я...Режущая последовательность может быть отредактирована вручную

Я...схема резки может быть быстро создана в режимах X, y и Z

Я...много оригинальных и небольших частей могут быть оптимизированы одновременно

Я...Оптимизированный макет не имеет ограничения размера

Я...результаты оптимизации, управление вращающимися изображениями и т.д.

Я...приоритетное управление оптимизацией режущих микросхем

Я...управление приоритетом первоначальной оптимизации

Я...Функция сканирования шаблонов и сканирование графической обработки

Я...Управление библиотекой оригинальных фильмов

Я...20 эффективных алгоритмов оптимизации

Я...может редактировать графику резки

Я...Дизайн этикетки и печать этикетки (образ этикетки)

Я...четкая печать отчета о результатах оптимизации

Я...Импорт файла данных Excel

Я...Управление резкой низкоэнергетического и ламинированного стекла

Я...библиотека графики с несколькими параметрическими графиками, включая все распространенные типы графики (GEO way)

Я...Tдвухмерная система САПР (CAD way) со специальной функцией обработки сканирования форм

Я...А.Утоматически преобразует цифровую информацию из системы цифрового управления в график, чтобы сформировать точку формы

Я...TИнтерфейс работы программного обеспечения имеет несколько языков, включая выбираемый китайский интерфейс

Я...Tвыдерживать новейшие международные разработки программного обеспечения, предоставлять обновленные версии в режиме реального времени и реализовывать новейшие функциональные требования для клиентов
