Подробная информация о продукте:
|
Имя продукции: | Автоматическая изолируя стеклянная производственная линия | Материал шайбы: | Нержавеющая сталь |
---|---|---|---|
Щетки: | мягкие щетки для низко--e | Сервомотор: | Германия Сименс |
Моя скорость: | 8-10м/мин | отжимая машина: | Регулируемая плита |
максимальный стеклянный размер: | 3300*7000mm | Минимальный стеклянный размер: | 280*450 mm |
Толщина стекла: | 3-30mm | ||
Высокий свет: | Автоматическая линейка Jumbo IG,Линия производства автоматического изоляционного стекла,Линия производства изоляционного стекла 8 м/мин |

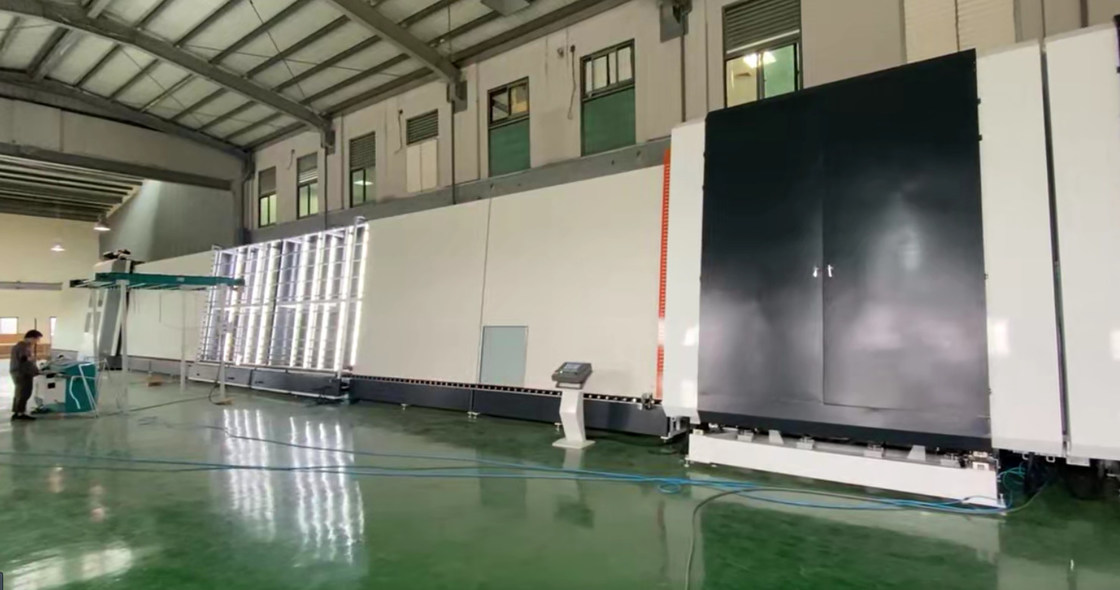

Автоматическая линия обработки изоляционного стекла Jumbo Размер 3300mm*7000mm
Автоматическая линия IG размером с Jumbo может осуществлять мытье стекла без следов колеса передачи; автоматическое измерение высоты стекла по лучу; позиционирование и сборка алюминиевых рамок,Заполнение и прессование газа , автоматическое регулирование газового заполнения, автоматическое обнаружение концентрации газа аргона, автоматическое уплотнение и другие функции.стекло специальной формыБыстрая скорость и высокая эффективность, что решает проблему гигантского размера изоляционного стекла передачи, газонаполнения, прессования и уплотнения трудно работать,И осознать, что огромный размер изоляционного стекла действительно чист без пятенОбщий уровень достиг международного передового уровня.
•Производственная линия изоляционного стеклаимеет 7 разделов
01 раздел "Перевод";
02 отделение стирки и сушки;
Машина для стирки стекла изготовлена из утолщенного высококачественного материала из нержавеющей стали, прочной и прочной.
При автоматическом устройстве измерения толщины стекла нет необходимости устанавливать толщину стекла отдельно и автоматическую очистку,Таким образом, научно избегая громоздкой ручной регулировки, когда более 8 мм, самый толстый может быть очищен до 30 мм.
Подшипник и сиденье подшипника являются важной частью машины для очистки, высокой скорости, легко повреждаются.которые более прочны и стабильны, чем другие резиновые и пластиковые материалы.

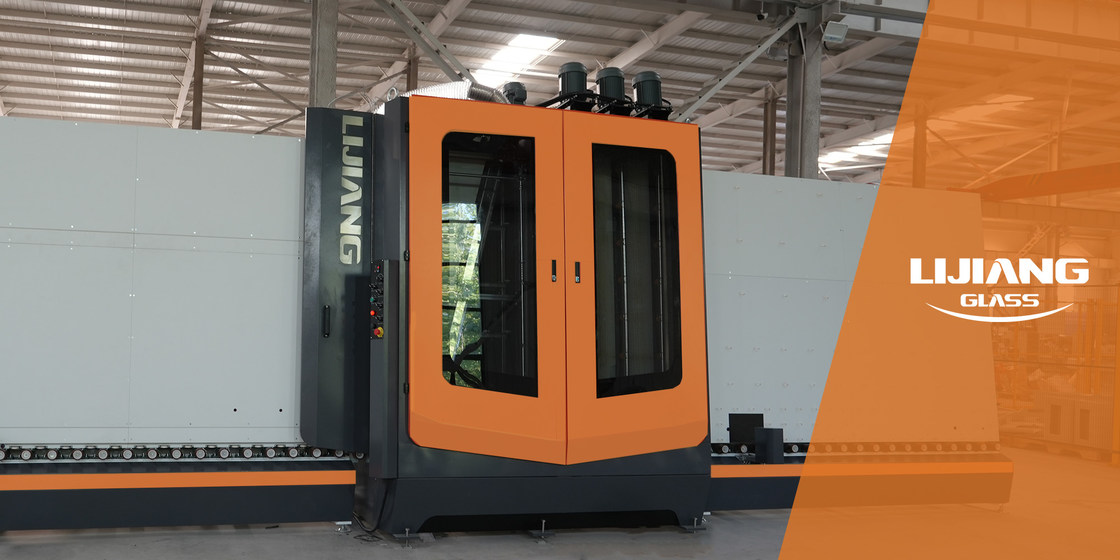

Машина для сушки стекла
•Расстояние открытия и закрытия воздушного ножа может автоматически регулироваться в зависимости от толщины стекла.
•Устройство регулировки имеет механическую структуру, высокую устойчивость.
•Может непрерывно очищать стекло различной толщины без ручной настройки воздушного ножа.
Клинка может автоматически регулировать открытие и расстояние в соответствии с различной толщиной стекла.
Регулирующая структура принимает механическую структуру, высокую стабильность.
Может быть различной толщины стекла непрерывная очистка, нет необходимости вручную регулировать воздушный нож.
03 разгрузочный участок;
Секция инспекции стекла использует передовую конструкцию структуры регулировки винта, точность позиционирования алюминиевой рамы высока.
Алюминиевая сплав направляющая рельса легкая и плоская, и может автоматически регулироваться вверх и вниз в соответствии с высотой стекла.
В целом принимает полые конструкции, и обслуживание задней двери добавляется для облегчения очистки пятен на задней части стекла (Автоматический подъем инспекции задней части может быть настроена.
04 - отдел инспекции и монтажа;
•Усовершенствованная конструкция конструкции с регулируемым винтом, высокая точность позиционирования алюминиевого распределителя.
•Рулевая рельса из алюминиевого сплава легкая и плоская, автоматически регулируется вверх и вниз в соответствии с высотой стекла.
• Принимает полые конструкции, и дверь обслуживания предназначена для очистки упрямых пятен на задней части стекла.
05 раздел "Передача";
06 пресс- и заполнительная секция;
•Режим прессования: для обеспечения сверхвысокой точности прессования, высокой скорости прессования используется сервомоторный синхронный ремень, способный производить сверхбольшое, сверхплотное стекло.
•Двойная прессование пластины: две прессовые секции параллельны и могут использоваться отдельно или одновременно.Небольшое стекло может быть обработано в два куска одновременно для повышения эффективности всей линии (патентованное).
•Структура пластин с регулируемым давлением: пластинка и стальная рама оснащены более чем 150 точками регулирования, которые могут регулироваться от точки к точке,и может обеспечить лучшую защиту герметичности для газированного изоляционного стекла (технология Bystronic).
07 разгрузочный раздел.
• Стекло для хранения
• Можно подключить к уплотнительной машине
Основные характеристики вертикальной изоляционной производственной линии
• Система управления ПЛК, интерфейс сенсорного экрана
• Использование сервомоторов Siemens
• Применяется для производства двойного стекла, тройного стекла
• Два куска ИГУ могут быть нажаты и заполнены газом за один раз, каждый ИГУ может заполнить аргоновый газ более чем на 90%
• Высокоскоростная линия обработки IG, мы получили патентные права в Китае в 2019 году
• Решение проблемы ожидания работы на уплотнительном роботе.
Факультативные функции линии обработки изоляционного стекла
• Стекло в форме
• Степное стекло с дополнительными краями
• Автоматическое заполнение газом из аргона
• Технология плавания в воздухе для переноса стекла
• Чтобы предотвратить загрязнение стекла колесами и оставить следы для улучшениякачествоПроизводство ГИ
• Сдавливание и заполнение 2 шт. ИГ, всего 8 секций
• Автоматическое измерение размера стекла и маркировка (маркировка может быть разрешена до прессования и после прессования) с помощью системы ERP(необязательно)
• От переносной части к прессовой части каждая часть разделяется
• Подходит для массового производства на заводе.
Технические данные машины для производства изоляционного стекла
Максимальный размер стекла | 3300 мм*7000 мм |
Минимальный размер стекла | 280*450 мм |
Толщина стекла | 3-30 мм |
Толщина изоляционного стекла | 80 мм |
Скорость мытья стекла | 2-10 м/мин |
Скорость конвейера стекла | 45 м/мин |
Кисти для стирки | 3 пары мягких кистей с волосками 0,1 мм |
Водоснабжение | Потребление воды:0Проводимость 0,5 т/ч: 40 мкм/см |
Доставка воздуха | Поток: 0,8 м/мин |
Давление воздуха | ≥ 0,8 МПа |
Общая мощность | 3P 380V 50HZ 40KW |
Размер | 47200*3500*4500 мм |
