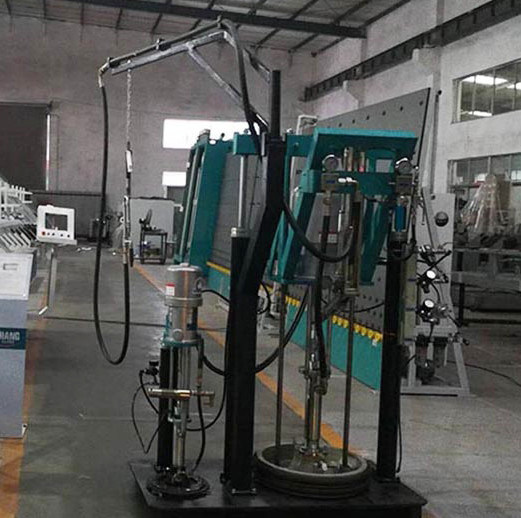

Аппликатор клея 2-компонента составлен a и насосы клея b, пневматическая система, поднимаясь механизм, рамка, etc. теперь мы смогли ввели те части sealants герметизируя машину следующим образом:
1. Насос клея:
(1) насос клея a установленный для каждого из компонентов a и b, которые управляются их соответственно моторами воздуха для того чтобы сделать reciprocating движение для того чтобы высосать внутри и нажать вне клей. Клей нагнетает a и b зафиксирован вместе с плитой клея давления, и после этого соединен с рамкой для того чтобы сформировать их системы.
(2) коэффициент компонентов a и b отрегулирован пропорциональным рычагом: внутренняя регулировка, уменшения выхода клея b, наружная регулировка, повышения выхода клея b. Путем регулировать пропорциональный рычаг для того чтобы контролировать количество клея b, контролировать коэффициент клея a и b.
(3) выход клея: проконтролированный процессором источника воздуха, против часовой стрелки регулировка, повышения выхода клея, и по часовой стрелке регулирует выход клея для того чтобы уменьшить. (Здесь ссылает на полную сумму клея) насос клея регулирует коэффициент количества клея a и b через пропорциональный рычаг, который имеет характеристики гибкой деятельности, стабилизированного представления, и большого ряда регулировки.
2. Поднимаясь механизм: Насосы компонента a и b резиновые соответственно оборудованы с набором пневматического поднимаясь механизма, который составлен 2 цилиндров параллельно, и соответственно тела насоса фиксированно соединены лучем. Одна из целей придать силу 2 цилиндров к резиновой поверхности через сжимающую плиту, и давление отрегулировано поставщиком клапана давления регулируя, вообще отрегулированным к около 0.3MPa; во-вторых, когда резиновому бочонку нужно быть замененным, цилиндр может поднять сжимающую плиту. Выйдите пластиковое ведро так, что его можно заменить на новое одно.
ПАРАМЕТР
| Работая воздушное давление | ≥ 0.6MPa |
| Давление Sealant распространяя | 15-20MPa |
| Том Sealant | 4L/min |
| Диаметр sealant A/B | 0mm/280mm |
| Смешанный тариф | 6:1-14:1 |
| Подача воздуха | Подача 0.8m3 /min |
| Воздушное давление | ≥ 0.8MPa |
| Общий размер | 1700*1260*1900mm |
| Вес | 650kg |
