Подробная информация о продукте:
|
Максимальный плоский стеклянный размер: | 2 000 mm x 3,000mm | Минимальный стеклянный размер: | 100 *300 mm |
---|---|---|---|
Плоский закаляя стеклянный ряд толщины: | 5mm~19mm | Том: | 0.6-0.8m3 /min |
Законченный тариф продукта: | сверх 6mm меньше чем 98% | PLC: | Omron |
Высокий свет: | Горизонтальная плоская закаляя система,стеклянная закаляя производственная линия,Стеклянная глубокая обрабатывая закаляя система |

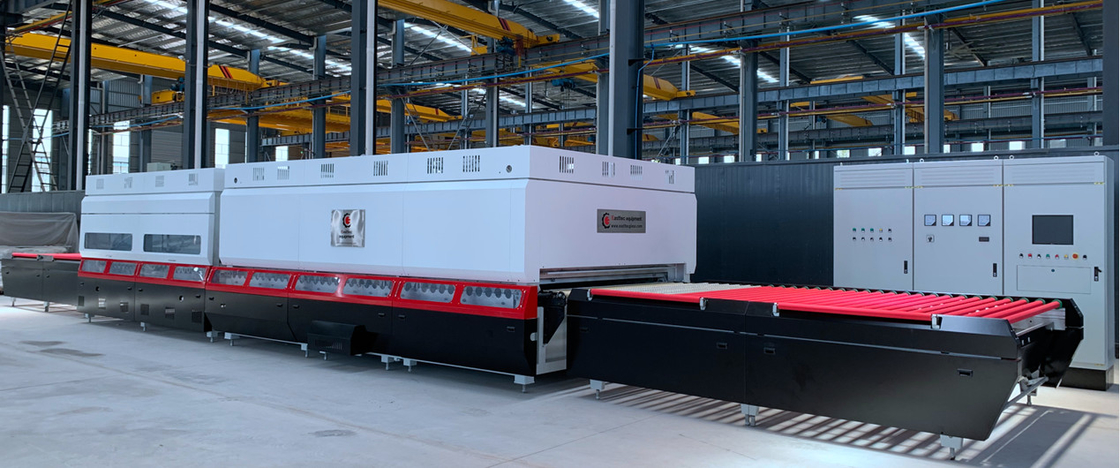

Стеклянная горизонтальная плоская закаляя система для стеклянной глубокой обработки
Технические данные стеклянной горизонтальной плоской закаляя системы
1. Размер оборудования: 15700mm (l) ×2900mm (w) ×2300mm (h) (включая путь воздуха и комната воздуходувки, ширина около 7000mm)
2. Стеклянный размер:
Максимальный плоский стеклянный размер: 2 000 mm x 3,000mm 5mm~19mm
Минимальный стеклянный размер: 100 x 300 mm
Плоский закаляя стеклянный ряд толщины: 5mm~19mm
Источники энергии уничтожают продукции: ≤4kwh/m2 (согласно модели 5mm)
3. Законченный тариф продукта: сверх 6mm меньше чем 98%.
4. Урожайность/отростчатое время цикла:
Толщина (mm) | Стеклянный тип | |
Общее плоское стекло (load/h) | Примечание | |
5 | 16-18 | |
14-15 | ||
8 | 10-11 | |
10 | 8-9 | |
12 | 7-8 | |
15 | 3-4 | / |
19 | 2-3 | / |
5 общих назначений
5,1 установленная сила:
Топление: 369 kW
Приводы: 10kW
Гасить: 90kw
Требование к электической мощности: Трансформатор никакой более менее чем 400KW
Примечание: Мощность может быть другая и должна ссылаться на фактическое
5,2 обжатый воздух (танк воздуха должен быть поставлен с 0.5M3 по крайней мере):
Том: 0.6-0.8m3 /min
Давление: MPa >0.7
5,3 соответствующие стеклянные виды:
l стекло поплавка ясности
lCoated стекла
l сделал по образцу стекло
l подкрашивал стекло
5,4 объем поставки
-- Таблица загрузки
-- Нагревая раздел (печь)
-- Плоский гася раздел
-- Разгружать таблицу
-- Связанное электрическое и аппаратура регулирования
-- Удаленный диагноз
--90KW*1inverter
конфигурация 6.Main:
1). Промышленный компьютер продукт ADVANTECH от Тайваня.
2). PLC: OMRON
3). Контроль температуры: Продукт ADVANTECH от Тайваня и Японии
4). Переключатель светоэлектрических и близости: Продукт OMRON от Японии
5).SSR: Starnberg
мотор 6).Drive: импорт от Тайваня
7). Контур управления и петля низкого давления основная: Schneider
8). Шкаф вне кодера и светоэлектрического переключателя, переключателя близости: OMRON
9). Инвертор привода (<10kw>
10). Материал консервации жары: YESO
11). Воздуходувка: Китай
12). Керамические ролики: SINOMA/KAMROLA
13). Монитор: Dell.
система 7.Controlling
7,1 термины связывая поручать и установка
7,2 ответственности обеих партий
Продавец обеспечит английское решение для покупателя снабжая поручать и установку включая соединение от источника снабжения пульт управления закаляя линии.
продавец 7.3The
1) Производство и доставка оборудования согласно контракту.
2) Упаковка, загрузка, доставка к грузя порту согласно контракту;
3) Обеспечьте человек-дневные (2 техника x 20 дней) свободные поручать и тренировку наведения установки 40. Если оно сверх 40 человек-дневное для причины Buyer, то покупатель должен оплатить USD 100,00 в человек-дневное к продавцу; для причины продавца, техники не останутся до установки, поручающ, и тренировка закончена.
4) Обеспечьте дизайн плана завода оборудования и консультаций нужных покупателем.
5) Обеспечьте полные наборы руководств деятельности, включая электрические диаграммы, наведение эксплуатации и техническое обслуживание, основной установки параметра процесса.
6) Обеспечьте одну гарантию года для печи.
7) Долгосрочная служба технической поддержки и поставка запасных частей так же, как устанавливать окончательной новой проблемы случается в продукции.
8) Техническая подготовка для персонала Buyer:
7,4 покупатель
1) Оплата во времени к банку указанному продавцом согласно контракту.
2) Поставка электропитания и обжатого воздуха к положениям установила продавцом.
3) Обеспечьте двойные авиабилеты пути, местные размещещния, ресторанное обслуживаниу, местный транспорта, связи, медицинского обслуживания, здоровья и страхования от несчастных случаев для техников продавца пока они работают в месте покупателя для наведения и поручать установки.
4) Поставьте уместные материалы и силу человека нужные для установки и проверки соответствия условиям машинного оборудования.
5) Когда печь приезжает в место покупателя, покупатель должен гарантировать что все условия выполнены и поставки доступны так как установка и поручать будут возможны для того чтобы унести не позднее один месяц. Если причиняющ задержку от этого регламента, покупатель должен оплатить USD200.00 в рабочий день с каждым человеком для превышения дня или дней.
8. Запасные части:
Включен пакет запасных частей для одного нормального функционирования года (сослаться для того чтобы аннексировать 1)
Дополнение 1
ЗАПАСНЫЕ ЧАСТИ ПЕРЕЧИСЛЯЮТ
Нет. | Описание | Блок | Количество |
Ⅰ. Нагревая печь | |||
1 | Тип керамическая трубка t | часть | 10 |
2 | Трубка l нагревающего элемента керамическая | часть | 5 |
3 | Трубка s нагревающего элемента керамическая | часть | 5 |
4 | Блок поддержки нагревающего элемента | часть | 2 |
5 | Керамический ролик | Часть | 1 |
6 | Керамический подшипник ролика | Часть | 2 |
7 | Нагревающие элементы (верхние) | установите | 2 |
8 | Нагревающие элементы (дно) | установите | 2 |
9 | Клапан соленоида | Часть | 1 |
10 | Главный привод нося 1 | установите | 1 |
11 | Главный привод нося 2 | установите | 1 |
12 | Круглый пояс | Метр | 5 |
13 | Цепь главного привода | часть | 1 |
Ⅱ. Плоско погасите | |||
14 | Веревочка волокна | Метр | 20 |
15 | Подшипник ролика | установите | 2 |
16 | Цепь | Часть | 1 |
17 | Труба воздуха 1 | Метр | 10 |
18 | Труба воздуха 2 | Метр | 10 |
19 | Соединение трубы | Часть | 2 |
Ⅲ. Нагружающ и разгружающ таблицу | |||
20 | Подшипник | Установите | 2 |
Ⅳ. Электронные части | |||
21 | SSR H3200 | Часть | 2 |
22 | SSR H3150 | Часть | 1 |
23 | Быстрый взрыватель 100A | Часть | 2 |
24 | Быстрый взрыватель 80A | Часть | 1 |
25 | Термальные пары l | Часть | 2 |
26 | Термальные пары s | Часть | 2 |
27 | Светоэлектрический переключатель | установите | 1 |
28 | Кодировщик E6B2 | установите | 1 |
29 | Переключатель близости E2E | установите | 1 |
Ⅴ. Другой | |||
30 | Инструмент | Установите | 1 |
Дополнение 2: Материалы & качество
1, рамка печи.
Стандартная сталь структуры толщины 8mm и сильная квадратная сталь 135*135 обеспечивают длинную используя жизнь всей печи.
2, керамическое уплотнение ролика с супер сильными блоками термального сопротивления.
Все эти блоки специально подгоняны от ШАНХАЯ YESO.
На одной руке, оно хорошо загерметизировано и с другой стороны они сильны как кирпичи и после долгого времени использующ, толкотня theywon't
3, ролик Ruber, керамический ролик, керамическая трубка etc конвекции.
4, умноепрограммное обеспечение
4,1. Простоеиясноепрограммное обеспечениедеятельности, легкаядеятельность, легкоеобслуживание, множественный язык опционный.
4,2. Автоматическаярегулировкарасстояниягаситьразделнакомпьютере. Отдельный поднимаясь мотор2 ответственен за палисад верхнего воздуха и нижний палисад воздуха.
4,3. программное обеспечениеАвтоматическ-топленияможетпомочь клиенту сохранить время продукции и сделать идеальный план продукции. Клиент может проверить данные по деятельности через мобильное программное обеспечение связи и установить специфическое время автоматическ-топления, на одной руке избежать данных по деятельности ошибки, с другой стороны, для сохранения подготавливая времени перед продукцией. (Обещание там wifi в orkshop)
4,4. Самый лучшийпредварительныйкомпьютерссуперходовой скоростью, первоначальныйпродуктиндустриибрендаADVANTECHотТайваня. Не требующая уходасерия, размеркакнебольшаякаккнига, можетобеспечитьсупердлинную жизньдляходапечи.
5, законченнаяпечь
