Подробная информация о продукте:
|
Brand name: | The whole line of Glass washing and pressing machine | Максимальный стеклянный размер: | 2000*2500 |
---|---|---|---|
Минимальный стеклянный размер: | 450*300 | Толщина стекла: | 3 - 19 mm (вариант) |
Кисти: | 6 частей мягких щеток | Длина: | 19.5meters |
Ширина: | 3 - 3.5meters | Мотор сервопривода: | СИМЕНС |
Цвет: | Опционный | Напряжение тока: | 380V 50Hz 3P (опционное) |
Высокий свет: | Изолируя стеклянная фабрика производственной линии,Автоматическая изолируя стеклянная машина,Изолируя стеклянный автоматический герметизируя робот |
производственная линия 2M высокая изолируя стеклянная с автоматической герметизируя технологической линией робота
2 высоты метра технологической линии двойного остекления стеклянной с автоматической герметизируя машиной робота

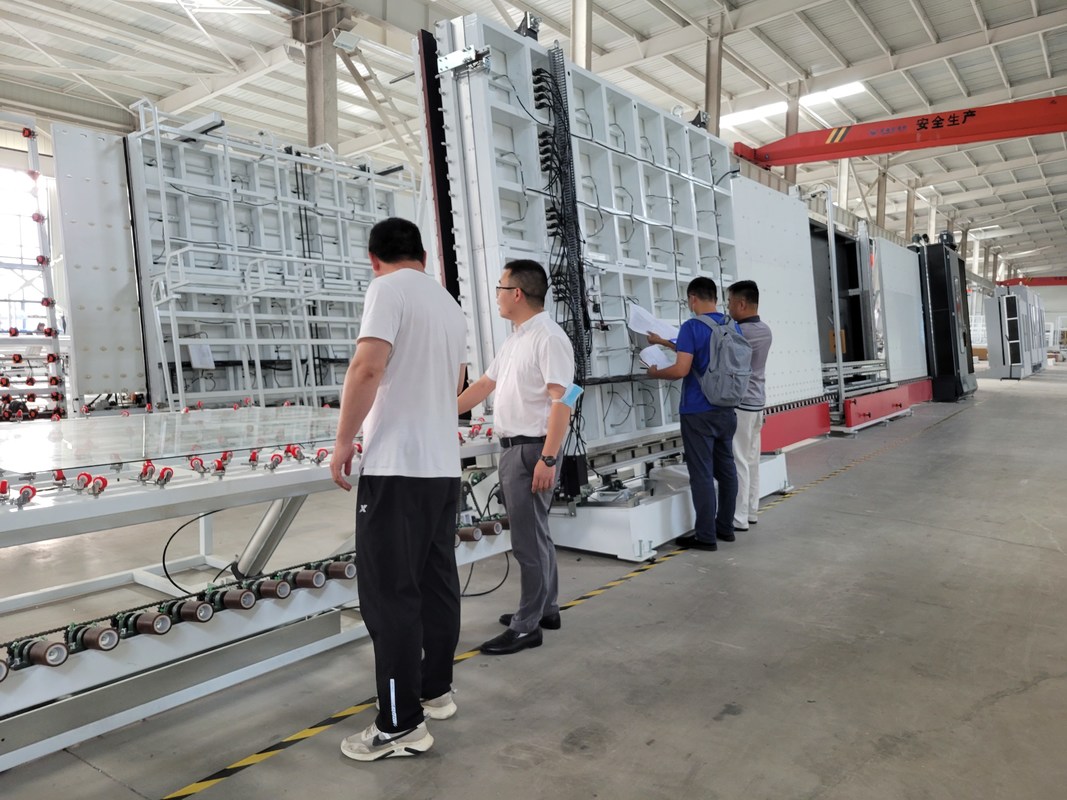

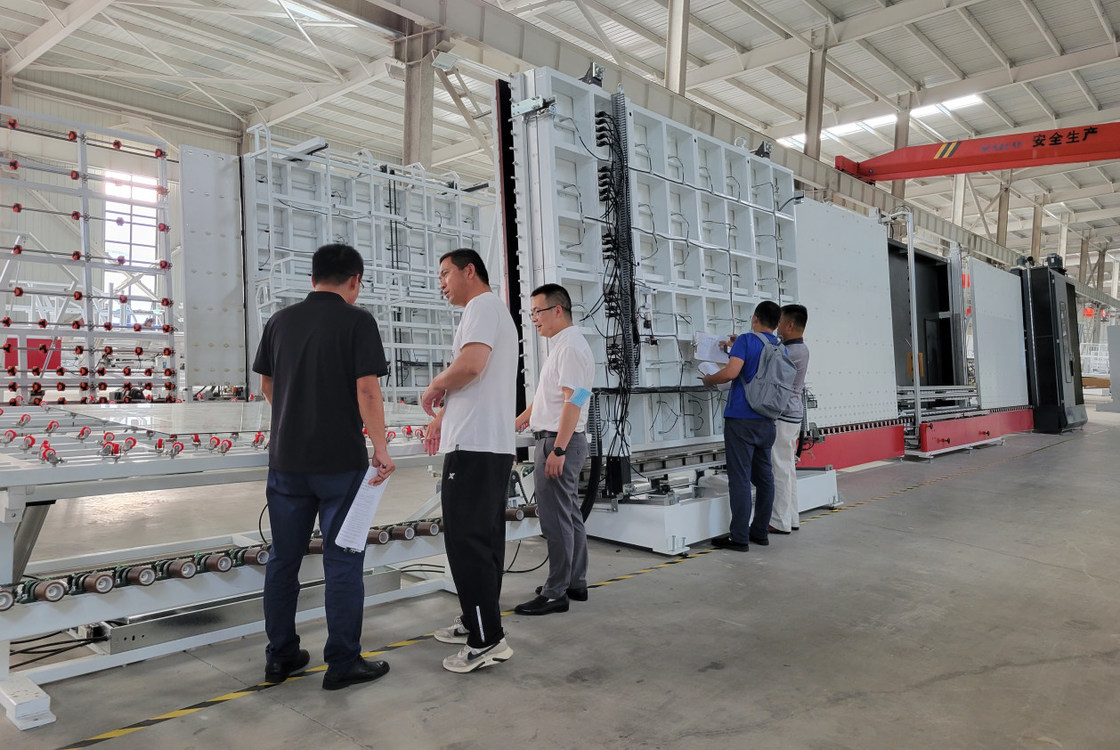

1. Вертикальная изолируя стеклянная производственная линия
Основные особенности:
• Линия имеет 7 разделов:
Раздел перехода 01;
стиральная машина 02;
разгружая раздел 03;
04 проверите раздел установки;
Раздел перегрузки 05;
06 отжимая и заполняя раздел;
Разгружая раздел 07.
• Система управления PLC, интерфейс экрана касания
• Польза моторов сервопривода Сименс
• Соответствующий для произведения двойного остекления, тройной застеклять
Опционные функции:
• Стекло шага с опционными краями
• Форменное стекло
• Заполняя газ аргона автоматически
• Воздушно-плавая технология для того чтобы перенести стекло
Предотвратить стекло от быть загрязненным колесами и выходящ трассировки для того чтобы улучшить продукцию IG высококачественную.
• Отжимающ и заполняющ 2 части блоков IG, полностью 8 разделов
Основные особенности
• 2 части IGU можно поручить в одно время, и каждая часть IGU заполнена с газом аргона больше чем 90%
• Отжимать 2 части IGU одновременно может лучше предотвратить деформацию отжимая части. Каждое 1m*1m двухслойное стекло может достигнуть 27s, значительно улучшая эффективность работы
• Высокоскоростная технологическая линия IG, запатентованная в Китае в 2019
• Разрешил проблему что герметизируя робот ждал для работы. 2 рамки прокладки установленной одним работником для 2 IGUs
• Автоматическое стеклянное измерение размера и обозначать используя обозначать системы ERP (пре- и пост-прессы возможный) (опционный)
• От части передачи к отжимая части, разделена каждая из частей
• Соответствующий для массового производства на фабрике. супер голодайте
Детали вводят LJBZ2535G
• Раздел 01 передачи
Покрывая механизм обнаружения, обнаружение автономного низко--e фильма автоматическое
• Стиральная машина 02
Основные особенности:
• Используйте 6 мягких щеток щетинки с щетинками 0.1mm для очищая низко--e стекла
• Пре-мытье (опционное)
• Новый нож воздуха принимает алюминиевый профиль (Duckbill нож воздуха), и размер выхода воздуха отрегулирован алюминиевым duckbill профиля. Это может уменьшить число винтов регулировки, обеспечивает что каждый винт не свободен, и избегает резонанса ножа воздуха.
• Нож воздуха может автоматически отрегулировать ширину ножа воздуха согласно толщине
• Коробка деятельности с дисплеем скорости стирки, который может точно показать моя скорость (8-10m)
• Контроль температуры цистерны с водой автоматические и система replenishment воды
• Европейская система звукоглушителя
• Нержавеющая сталь
• раздел 03 разрядок
• Стекло хранения
• 04 осмотр и раздел установки
Новая структура в этом разделе изменена на встроенную поднимаясь структуру луча (двойной луч). Легкий для того чтобы проверить и обтереть стекло
• Раздел 05 передач
• Автоматическое измерение стеклянной толщины. Ее можно использовать согласно фактическим потребностям во время работы.
• Раздел прессы 06 и заполнения
Основные особенности:
• длинной с Дополнительн (2500mm*3500mm) изолируя стекло можно обжимать дважды
• Стекло транспортировано конвейерной лентой, и стекло отжато мотором сервопривода
• Platen можно раскрыть для легкого обслуживания
• Структура сжимающей плиты регулируема для обеспечения длинного срока службы
• Автоматическ-заполняющ с газом аргона, герметизируя влияние замечательно, и содержание газа аргона выше
• Зоны установки для того чтобы заполнить различные размеры стекла с последующим запечатыванием для уменьшения потери аргона
• Значения газа могут быть набором и процесс газа завалки показан на экране касания
• Датчик быстрой реакции для постоянного контроля процесса инфляции
• Концентрация газа может достигнуть больше чем 90%
• Отсутствие потребности к буровым скважинам в перегородке
• Стандартный газ аргон
• раздел 07 разрядок
• Стекло хранения
• Смогите быть соединено с уплотнителем
Технические данные
Максимальный стеклянный размер | 2500mm*3500mm |
Максимальный стеклянный размер для газа завалки | 2500mm*3200mm |
Размер MIN. стеклянный | 280mm*450mm |
Стеклянная толщина | 3-15mm |
Изолируя стеклянная толщина | 60mm |
Стеклянная моя скорость | 2-10m/min |
Стеклянная скорость транспортера | 45m/min |
Моя щетки | 3 пары мягких щеток с волосами 0.1mm |
Водоснабжение | Расход воды: проводимость 0.5t/h: 40μs/cm |
Подача воздуха | Подача: 0.8m/min |
Воздушное давление | ≥0.8MPa |
Полная сила | 3P 380V 50HZ 40KW |
Размер | 23500*3500*3700mm |
Вес | 6500kg |
Электрические параметры
ИМЯ | НАЧАЛО | БРЕНД |
PLC | Германия | СИМЕНС |
Электроприбор низшего напряжения | Германия | СИМЕНС |
Преобразователь частоты | Германия | СИМЕНС |
Мотор сервопривода для стекла шага | Япония | ФУДЗИ |
Светоэлектрический переключатель | Германия | БОЛЬНОЙ |
Микро- переключатель | Тайвань | КЛОНИТЕ |
Кнопка и индикаторная лампа | Франция | SCHNEIDER |
Экран касания | Тайвань | WEINVIEW |
Промежуточное реле | Япония | OMRON |
Мотор щетки | Китай | QINGHUA |
Водяная помпа | Китай | LINGXIAO |
Проводник | Тайвань | HIWIN |
Пневматические компоненты | Тайвань | AIRTAC |
Линия IG без газа завалки онлайн |
ИМЯ | НАЧАЛО | БРЕНД |
Мотор сервопривода | Германия | СИМЕНС |
PLC | Германия | СИМЕНС |
Электроприбор низшего напряжения | Германия | СИМЕНС |
Преобразователь частоты | Германия | СИМЕНС |
Мотор передачи | Тайвань | LINHAI |
Мотор щетки | Тайвань | LINHAI |
Водяная помпа | Китай | LINGXIAO |
Проводник | Тайвань | HIWIN |
Пневматические компоненты | Тайвань | AIRTAC |
Электрический датчик | Китай | MIRAN |
Светоэлектрический переключатель | Германия | БОЛЬНОЙ |
Микро- переключатель | Тайвань | КЛОНИТЕ |
Кнопка и индикаторная лампа | Франция | SCHNEIDER |
экран касания | Тайвань | WEINVIEW |
Промежуточное реле | Япония | OMRON |
Линия IG с заполнять газа онлайн |

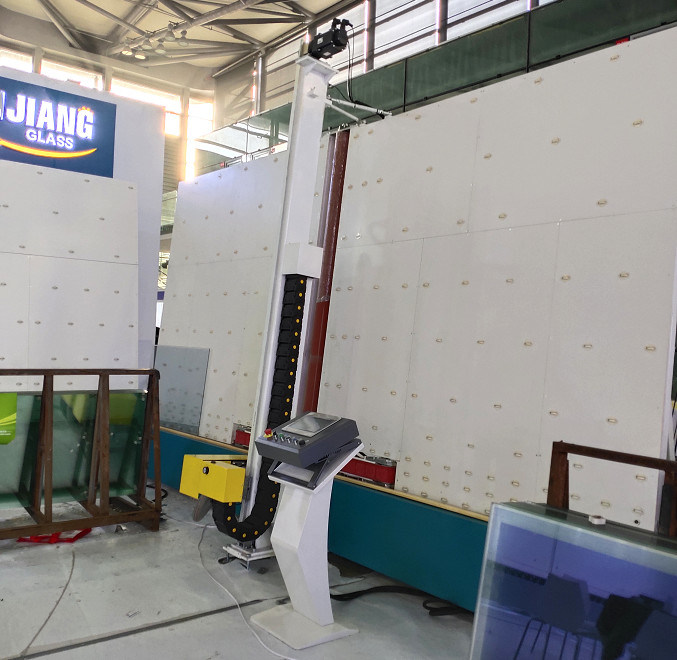

2. робот LJTJ2540 вертикали изолируя стеклянный герметизируя
Основные особенности:
• Контроль системы сервопривода Японии Yaskawa, 8 осей и 7 наборов систем servocontrol, автоматической машины запечатывания высокой эффективности
• 4 раздела для стеклянного хранения
• Примите одновременный пояс, стабилизированную передачу и точный располагать
• Автоматический ремонт стеклянных углов с шаберами и роликами
• Автоматически размер измерения стеклянный, глубина клея (30mm)
• Каждая автоматическая функция обслуживаема вручную
• Двойное остекление доступное
• Форменное стекло с опционными краями, шагнутое стекло, тройное стекло (опционное)
• Один набор насосов подкачки контролирует 2 набора sealants (опционных)
• Sealants силикона, полисульфида и силикона структурные можно использовать
• Слипчивая голова на фронте машины для легкого применения шагнутого стекла
• Можно соединиться с изолировать стеклянными технологическими линиями
• С функцией кода развертки (опционной)
Технические данные
Максимальный стеклянный размер | 2500*4000mm |
Размер MIN. стеклянный | 400*300mm |
Стеклянная толщина | 12-50mm |
Работая скорость | 5-40m/min |
Воздушное давление | ≥0.6MPa |
Давление выжимкы | 32MPa |
Ток напряжения | 380V 15kw |
Общий размер | 11000*2000*3500mm |
Электрические параметры
ИМЯ | НАЧАЛО | БРЕНД |
Мотор сервопривода | Япония | YASKAWA |
Водитель сервопривода | Япония | YASKAWA |
C.P.U. | Япония | YASKAWA |
Компонент низшего напряжения | Германия | СИМЕНС |
Guideway | Тайвань | HIWIN |
Переключая электропитание | Тайвань | MW |
Переключатель датчика | Корея | AUTONICS |
Пневматический компонент | Япония | SMC |
Экран касания | Китай | GAOSHAN |
Мотор сервопривода | Япония | YASKAWA |
Водитель сервопривода | Япония | YASKAWA |
