Подробная информация о продукте:
|
Brand name: | Insulating Glass Production Line with gas filling | Бренд: | СТЕКЛО LIJIANG |
---|---|---|---|
Максимальный стеклянный размер: | 2500 mm*3500 mm/commission | Стеклянная толщина: | 3-30 mm |
Толщина IG: | 60 mm | Материал: | Нержавеющая сталь |
Значение газа: | > 95% | Гарантия: | 1 год |
Высокий свет: | Вертикальная изолируя стеклянная производственная линия,Производственная линия газа аргона изолируя стеклянная,Вертикальная изолируя стеклянная линия |

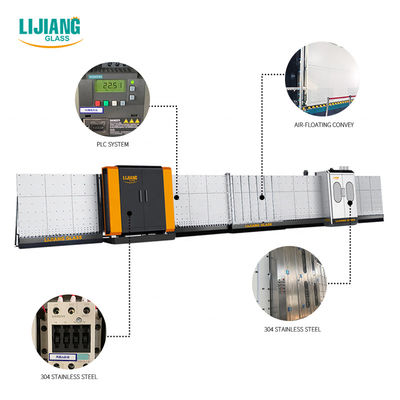

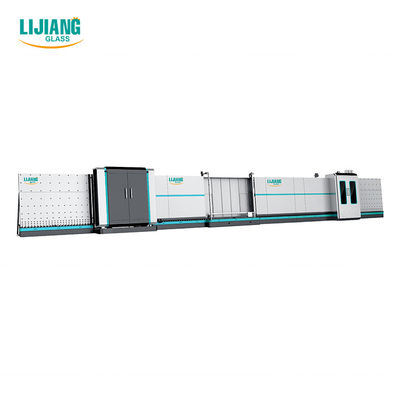

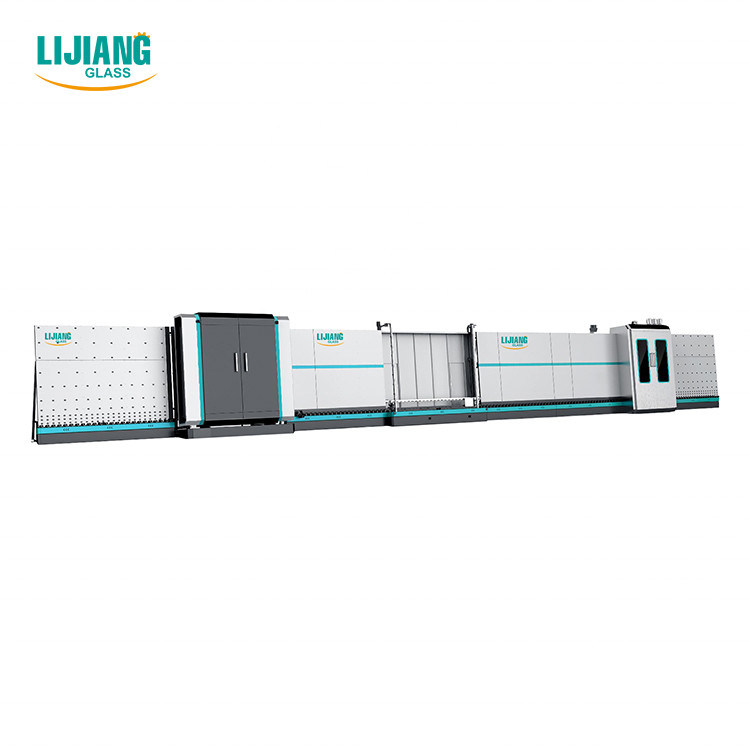

Автоматическая вертикальная изолируя стеклянная производственная линия с завалкой газа аргона
Введение вертикальной изолируя стеклянной технологической линии с завалкой газа
Используя Воздушно-плавая технологию для того чтобы перенести стекло для предотвращения стекла от быть загрязненным колесами и выходящ трассировки для того чтобы улучшить продукцию IG высококачественную. Линия имеет 7 разделов:
раздел 01 передачи;
стиральная машина 02;
раздел 03 разрядок;
04 осмотр и раздел установки;
раздел 05 передач;
06 отжимая и заполняя раздел;
раздел 07 разрядок.
Детали вертикальной изолируя стеклянной производственной линии с завалкой газа:
раздел 01 передачи
Покрывая механизм обнаружения, автоматическое обнаружение автономного низко--e фильма
стиральная машина 02
• Используя 6 частей мягких щеток с волосами 0.1mm мягкими, смогите помыть низко--e стекло
• Новый нож воздуха использует алюминиевый профиль (Duckbill нож воздуха), размер выхода воздуха отрегулирован алюминиевым клювом утки профиля. Это может уменьшить число винтов для установки, обеспечивает что каждый винт не свободен, и избегает резонанса ножа воздуха.
• Нож воздуха может автоматически отрегулировать ширину ножа воздуха согласно толщине
• Коробка деятельности с дисплеем скорости стирки, может точно показать моя скорость (8-10m)
• Контроль температуры цистерны с водой автоматический, система пополнять воды
• Европейская система звукоглушителя
• Материал нержавеющей стали
раздел 03 разрядок
• Стекло хранения
04 осмотр и раздел установки
Новая структура этого раздела изменена на структуру встроенного луча поднимаясь (двойной луч). Легко проверить и обтереть стекло
раздел 05 передач
• Автоматическое измерение стеклянной толщины. Ее можно использовать согласно фактическим потребностям при работе.
06 отжимая и заполняя раздел
Основная особенность:
• длинной с Ультра (2500mm*3500mm) изолируя стекло можно обжимать дважды
• Принимает конвейерную ленту для того чтобы перенести стекло, мотор сервопривода польз для того чтобы отжать стекло
• Отжимая плиту можно раскрыть для легкого обслуживания
• Отжимать доску с регулируемой структурой гарантировать продолжительный срок службы
• Автоматически заполните газ аргона со значительным герметизируя влиянием, более высоким содержанием аргона
• Установленные зоны для того чтобы заполнить различный размер стекла с методом следования герметизируя уменьшают потерю аргона
• Смогите установить значение газа и показать процесс газа завалки на экране касания
• Быстрый реагируя датчик для постоянного контроля процесса завалки газа
• Концентрация газа может достигнуть больше чем 90%
• Отсутствие потребности к буровым скважинам на рамке прокладки
• Стандартный газ газ аргона
раздел 07 разрядок
• Стекло хранения
• Можно соединиться с герметизировать машиной
Технические данные
Максимальный стеклянный размер | 2500mm*3500mm |
Максимальный стеклянный размер для газа завалки | 2500mm*3200mm |
Размер MIN. стеклянный | 280mm*450mm |
Стеклянная толщина | 3-15mm |
Изолируя стеклянная толщина | 60mm |
Стеклянная моя скорость | 2-10m/min |
Стеклянная скорость транспортера | 45m/min |
Моя щетки | 3 пары мягких щеток |
Водоснабжение | Расход воды: проводимость 0.5t/h: 40μs/cm |
Подача воздуха | Подача: ³ /min 1m |
Воздушное давление | ≥0.8MPa |
Полная сила | 3P 380V 50HZ |
Размер | 23500*3500*3700mm |
Вес | 6500kg |
Опционные функции вертикальной изолируя воздушно-плавая стеклянной технологической линии с завалкой газа:
• Стекло шага с опционными краями (l: 100mm w: 50mm)
• Форменное стекло
• Pre стиральная машина
Другие размеры вертикальной изолируя воздушно-плавая стеклянной технологической линии с завалкой газа:
Параметры | Блок | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Электропитание | 380V 50Hz 3P | |||
Полная сила | KW | 41 | 44,5 | 51,5 |
Моя скорость | m/min | 2~10 | ||
Максимальная работая скорость | m/min | 45 | ||
Минимальный стеклянный размер | mm | 450*280 | ||
Максимальный стеклянный размер | mm | 2000*2500 2000x3000 (отжал мимо дважды) |
2500*3200 2500*3500 (отжал мимо дважды) 2500x4500 (отжатое мимо дважды, добавьте высасыватели) |
|
Плоская стеклянная толщина | mm | 3~15 (3-30) | ||
Моя щетки | Части | 6 | ||
Максимальная толщина изолируя стекла | mm | 60 | ||
Полное потребление газа | Л/МИН | 1200 | ||
Высота крена транспортера | mm | 520 | ||
Размер | L*W*H (mm) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Родственные продукты СТЕКЛА LIJIANG
Автоматические вертикальные изолируя стеклянные Sealants герметизируя машину робота
Функция и особенность
машина 1.The соответствующая для стеклянного глубокого обрабатывая предприятия, высокой автоматизации, уменьшает трудовую интенсивность, сохраняет силу человека, улучшить эффективность продукции
2. вся машина принять человекомашинный интерфейс экрана касания, с функцией памяти.
покрывая sealant 3.After, стеклянный край и угол полны без воздушных пузырей, ровной поверхности, никакой потребности обстрогать угол
4. Используя 2 набора независимой системы снабжения sealant (включая смешивая прибор), 2 вида sealants переключают быстро, в деятельности одн-кнопки легко (модель II)
ширина 5.The машины 1.5m, небольшая зона пола, сохраняет космос
6. Третий раздел может prestore стекло для того чтобы улучшить эффективность эффектно
7.The самый небольшой изолируя стеклянный размер можно обрабатывать 400*300mm
анти- преграждая прибор 8.Equipped в смесителе
9. Система servocontrol принимает бренд мира известный (Японию YASKAWA), представление стабилизирована
10. передача вала для того чтобы сделать стекло будучи перенесенным ровно с точный располагать.
11. особенный v тип трансмиссионный ремень для избежания sealant вставляя на поясе, обеспечивает стеклянный край чистый, v тип блок переменчив.
12. Запасные части произведены с высокой стандартизацией и высокая точность, обеспечивает что машину можно использовать с долгосрочной стабильностью
13.Suitable для тройной застеклять.
колесо 14.Conveying на бакборте принимает врезанное колесо, для того чтобы убеждаться стекло было транспортировано ровно
Спецификация вертикального изолируя стеклянного робота запечатывания
Модель | LJTJ2540D |
Ток напряжения | 380V 13KW |
Воздушное давление | 0.5~0.7Mpa |
Прессуя давление | 32Mpa |
Размер Max.Glass | 2500*4000mm |
Размер Min.Glass | 400*300mm |
Стеклянная толщина | 12~56mm |
Работая скорость | 5~40m/min |
Общий размер | 11000*1500*4500mm |
2,2 шум машины
-утяжеленный уровень ядрового давления | |
Резервное государство | Работая государство |
db 50 | db 85 |
Основные особенности:
• Машина контроля системы, полноавтоматических и высокой эффективности сервопривода Японии Yaskawa запечатывания
• 4 раздела, стекло хранения консервной банки
• Пояс времени Adopt, ровная передача и точное положение
• Автоматически углы ремонта стеклянные с шабером и роликом
• Автоматически размер измерения стеклянный, глубина клея (30mm)
• Каждая автоматическ-функция с ручной операцией
• Смогите покрыть двойное стекло
• Сформируйте стекло с опционными краями, стекло шага, тройное стекло (опционное)
• Один набор насоса подкачки контролирует 2 группы в составе sealants (опционные)
• Смогите использовать sealants силикона, полисульфида и силикона структурные
• Голова клея во фронте машины, которая легка для покрывая стекла шага
• Можно соединиться с изолировать стеклянной технологической линией
• С функцией сканирования кода (опционной)
Технические данные
Максимальный стеклянный размер | 2500*4000mm |
Размер MIN. стеклянный | 400*300mm |
Стеклянная толщина | 12-50mm |
Работая скорость | 5-40m/min |
Воздушное давление | ≥0.6MPa |
Давление выжимкы | 32MPa |
Ток напряжения | 380V 15kw |
Общий размер | 11000*2000*3500mm |
Электрические параметры
ИМЯ | НАЧАЛО | БРЕНД |
Мотор сервопривода | Япония | YASKAWA |
Водитель сервопривода | Япония | YASKAWA |
C.P.U. | Япония | YASKAWA |
Компонент низшего напряжения | Германия | СИМЕНС |
Guideway | Тайвань | HIWIN |
Переключая электропитание | Тайвань | MW |
Переключатель датчика | Корея | AUTONICS |
Пневматический компонент | Япония | SMC |
Экран касания | Китай | GAOSHAN |
Мотор сервопривода | Япония | YASKAWA |
Водитель сервопривода | Япония | YASKAWA |
