Подробная информация о продукте:
|
| Фирменное наименование: | LIJIANG | Изолируя стеклянная толщина: | 5км |
|---|---|---|---|
| Размер (l*w*h): | 23000mm*3000mm*3500mm | Размер Макс.гласс: | 2500*5000MM |
| Размер Мин.гласс: | 300*450mm | Стеклянная толщина: | 3-15мм |
| Вес: | 5000kg | Напряжение тока: | 380V 50HZ |
| Напряжение тока: | 380v | Полная сила: | 41KW |
| Моя скорость: | 15м/мин | Щетки: | 6 |

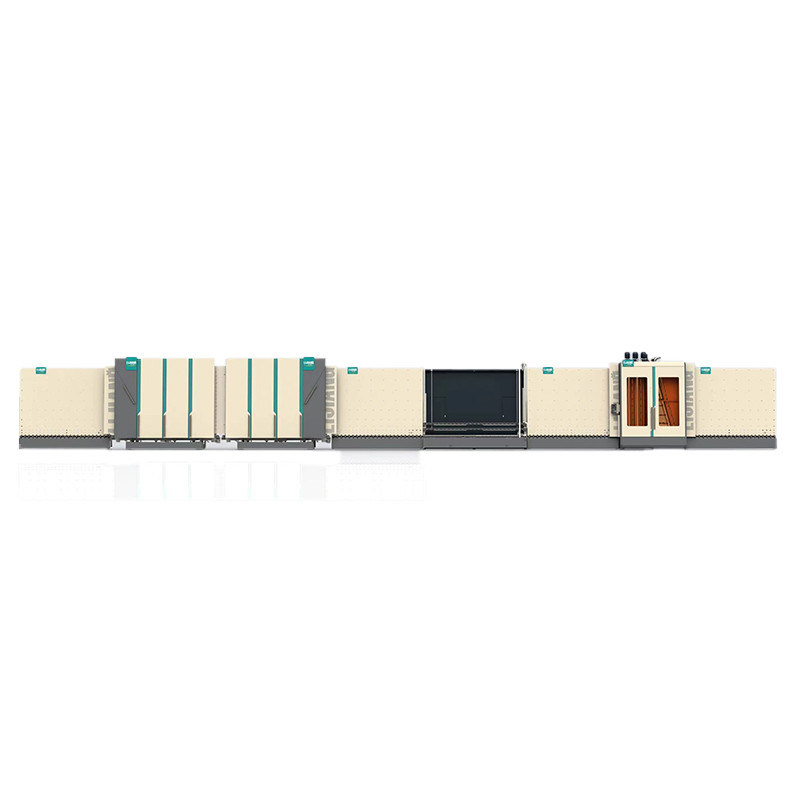

| Высокий свет: | изолируя стеклянная производственная линия 15m/Min,изолируя стеклянная стиральная машина 15m/Min,стеклянная стиральная машина для окна |
||
1, нагружая часть
Избежать низко--e стекла положил обратную сторону и выходит метки или царапина колеса низко--e покрытие мы используем осмотр покрытия - фильм металла проводной (другая компания используют светоэлектрическое обнаружение, трудные для того чтобы узнать для более высокого прозрачного покрытия фильма)
(Столбец нейлона и полиуретана + металла

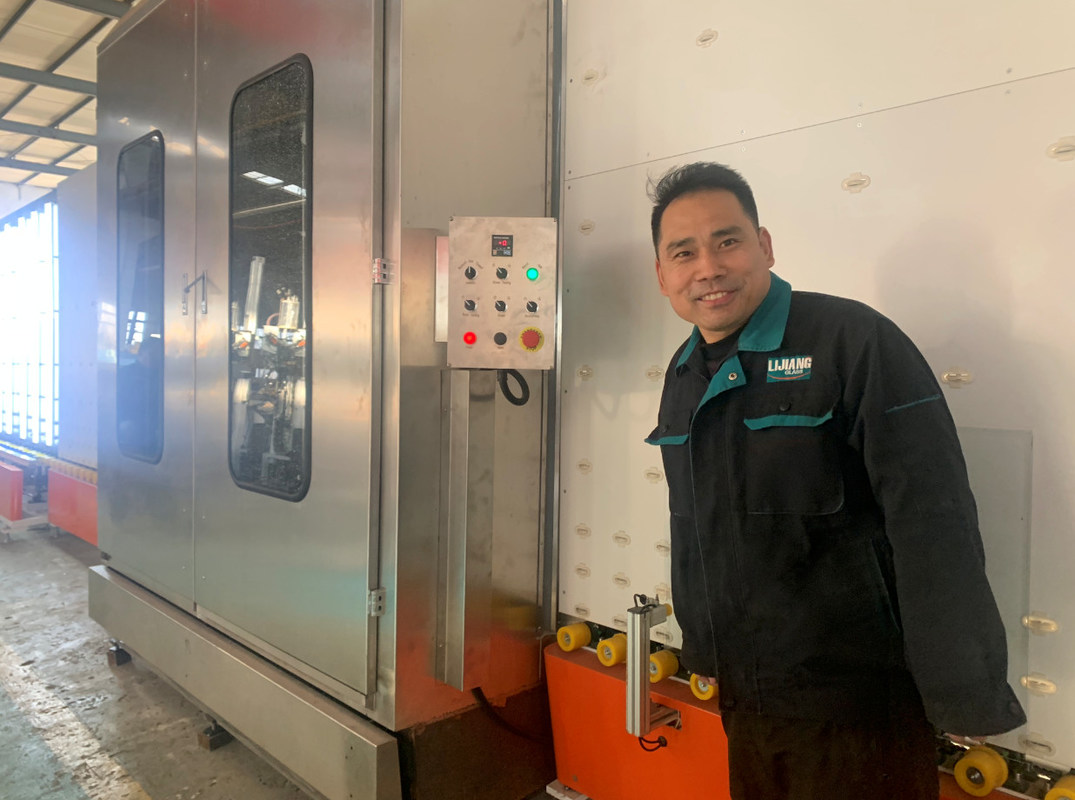

2, моющ и сушащ часть
* 3 щетки пар мягких могут помыть низко--e стекло и нормальное стекло, диаметр чем 0.1mm.
* материалы нержавеющая сталь.
* нож ветра дизайн поплавка, он всегда держит право и соответствующее расстояние 3mm между стеклянными поверхностью и ножом ветра (таким же как структура LISEC (примечание: 3mm самое лучшее суша расстояние)
Всеобщий совместный прибор. Когда стеклянная толщина была изменена, нож воздуха может двинуть вперед и назад отрегулировать расстояние, так, что относительное расстояние между ножом ветра и стеклом будет постоянн, для избежания повреждения к стеклянному фильму должному к изменению стеклянной толщины.
* переднее и заднее бортовое выжимк-колесо совсем активно двинуть и транспортировать. Никакое mater стеклянный размер большие небольшие/толсто/не тонко (8mm), оно совсем гарантирует стеклянный пропуск до конца ровно. (Такие же как LISEC)
3, обнаруживающ часть
4, часть собрания
Структура встроенного луча поднимаясь (двойные лучи) удобная для обнаруживает и обтирает стекло
5, завалка газа и часть отжимать
1, измерение толщины: цилиндр управляет электронным правителем для того чтобы измерить стеклянную толщину и алюминиевую ширину рамки, для того чтобы обеспечить параметры для инфляции и отжимать сервопривода
2, одновременный двигать луча пояса: одновременный луч пояса двинет согласно стеклянной толщине и алюминиевой ширине рамки для обеспечения что отверстие инфляции между первой и второй стеклянной алюминиевой рамкой для того чтобы надуть зазор (значение приходит от клапанной тяги DC и электронного правителя)
3, входной сигнал концентрация газа аргона в экран касания согласно требуемому клиенту
4, функция дисплея: экран касания покажет обработку всего газа аргона заполняя, вас знает очень ясное насколько уже газа аргона хранил внутрь
E, НАПОЛНЯЕТ ГАЗОМ завалку от дна
(Старый тип)
Отжимая часть была границей в 4 части (в 800mm), когда небольшой пропуск стекла размера (более менее чем 800mm) через раздел завалки отжимать и газа, только одна часть работы.
Если больше чем 800mm исклучая меньше чем 1600mm, оно будут, то 2 частям работают, не не нужна вся работа раздела прессы и газа заполняя. оно может сохранить стекло аргона.
F, бортовой путь уплотнения следовать герметизировать (новый Н тип)
(сторона машины имеет один датчик кислорода с 7-8 обнаружить пункты.
Части g регулируемые отжимая
1, там имеет стресс после сваривать в отжимая рамке, так из - проблемы формы неизбежный после использования некоторого времени (машина не может отжать DGU как следует, равномерно и плотно)
Для этого неровного неизбежного вопроса, здесь наше решение
2, отжимать винта руководства
Транспортеры авиационной поддержки h (опционная функция)
Гарантируйте внутренность DGU чистую без меток колес
После мыть и раньше отжимать вся авиационная поддержка
Компоненты электричества I
Мы используем yaskava Германии simens/Японии
Алюминиевая гибочная машина прокладки
l рамка прокладки 1*1m был загибом вокруг 17s.
Ошибка угла рамки прокладки не позднее 0.1mm.
Я могу согнуть алюминиевую прокладку /technoform /Alupro /thermix/
l прокладка автоматически соединяется и отрезок.
l машина автоматически останавливает когда польза прокладки вверх.
l непрерывное изгибание поддержки, автоматически избежать соединения прокладки пока гнущ и режущ
l автоматически соединяет прокладку - соединитель
l функция дистанционного управления
l функция входного сигнала USB, оно может прочитать для того чтобы первенствовать данные сразу
l запасные части всей машины имеет код ID, удобный для обслуживания после-продажи
l сверхмощные соединители, удобство и безопасность для установки и отладки
l магнитная польза Тайвань Airtac клапана
l немецкая система управления plc Сименс
l система servocontrol Японии Фудзи
l 12 блоки прокладки хранения (вариант)
l нержавеющая сталь /option /Allmetal нержавеющей стали Swisspacer/)
(Нержавеющая сталь и теплая прокладка края не могут существовать в одно время)
l буровая скважина для заполнять газа (вариант)
l печатание прокладки струйное, различный цвет доступен на логотип компании или дата продукции (вариант)
l печатание Laber (вариант)
l код 2-размера развертки блока развертки, код штриховой маркировки (вариант)
l отдельное отжимая колесо для рамки дуги, более точное чем гибочный инструмент
Особенно для рамки шестиугольника и восьмиугольника (опционной)
l ERP (опционный)
Примечание: Гибочный инструмент
рамка прямоугольника *For там имеет 3 размер (6A/9A/12A) был комплиментарен
Другая потребность размера оплатить дополнительный размер 42$/per
* для рамки круга, шестиугольника и восьмиугольника, размера 300$/per
Основной технический параметр
| Размер Max.bending | 2000*2000mm |
| Размер Min.bending | 250*200mm |
| Алюминиевая ширина прокладки | 6-27A |
| Радиус дуги | 60°-150° |
| 6A-16A | |
| Габаритная ошибка: | ≤±0.5mm |
| Ошибка угла | ≤±1º |
| прокладка 1m*1m алюминиевая | 17s |
| Подача воздуха | ≥0.65MPa |
| Полная сила | AC220/380V 50Hz 2.5KW |
| Размер | 10500mm*2200mm*2600mm |
Главные компоненты гибочной машины прокладки
| ИМЯ | БРЕНД |
| PLC | НЕМЕЦКОЕ СИМЕНС |
| Прибор низшего напряжения электрический | НЕМЕЦКОЕ СИМЕНС |
| Мотор сервопривода | НЕМЕЦКОЕ СИМЕНС |
| Водитель сервопривода | НЕМЕЦКОЕ СИМЕНС |
| Реле | ЯПОНИЯ OMRON |
| Тройня | Тайвань AIRTAC |
| Цилиндр | Тайвань AIRTAC |
| ЭКРАН КАСАНИЯ | Тайвань WEINVIEW |
| Сила переключателя | Тайвань КЛОНИТ |
| ПРОВОДНИК | Тайвань TBI |
| Клапан соленоида | Тайвань AIRTAC |
| Датчик | КОРЕЯ AUTONICS |
Герметизируя робот
Применение ²
LJTJ2535/LJTJ2025 самый последний автоматический вертикальный изолируя стеклянный робот запечатывания. Оно использован для того чтобы покрыть двойное застекленное стекло через смешивать компонент a и компонент b совместно согласно некоторому проценту. Прикладной удвоить/тройка/форменные и шагнутые стекла (опционные) со стабилизированным представлением и легкой деятельностью.
1, механическая голова помещено во фронте
Достигните реального соединения с линией IG делая шагнутое стекло.
2, функция хранения
Для этого может хранить 3 части изолируя стекел на 3 поясах (более менее чем 1.8m.), его нужны 2 больше устанавливает моторы сервопривода, системы управления.
3, 8 сервоприводов
Робот использует 8 сервоприводов YASKAWA, 4 из их части передачи контроля, в других 4 сервоприводах, они контролирует высасыватель, поднимающся, управляющ и передний & движение назад и вращать.
Одиночная система клея
Оборудованный с одиночным компонентом a и одиночным компонентом b.
Двойные системы клея (вариант)
Оборудованный с 2 наборами компонентов a и 2 наборами компонентов b, могущие понадобиться для 2 видов sealants, как силиконовая резина, резина полисульфида и прилипатель силикона структурный.
Двойное /triple сформировало/шагнуло стеклянная функция (опционная)
С развитием уточнения технологии, герметизируя робот может покрыть 8 форменных стекел согласно стеклянному рынку. (только опционная функция, перед заказом эта функция должна подтвердить изготовитель)
Электрический пропорциональный клапан: резиновое сопло приспосабливать стеклянный зазор более идеально и стабилизировано.
&Pump b насоса a
Польза Тайвань-Airtac
Стеклянные край и угол полны без воздушных пузырей, ровной поверхности, никакой потребности обстрогать угол
Одновременная передача пояса
сделать стекло будучи перенесенным ровно с точный располагать
Электрический и обжатый клапан переключателя воздуха: Обеспечьте электрический автоматический переключатель, стабилизированное представление и покрытие формы.
