Подробная информация о продукте:
|
ИМЯ: | Автоматическая стеклянная разгружая машина | Максимальный вес: | Кустомэйзед |
---|---|---|---|
Сила: | 380V 50Hz 3P (опционное) | Plc: | Сименс |
цвет: | Кустомеризед | Функция: | Работа с линией IG для стеклянной загрузки |
Высокий свет: | Производственная линия PLC изолируя стеклянная,Навалочная машина PLC стеклянная автоматическая,Портал PLC разгружая машину |

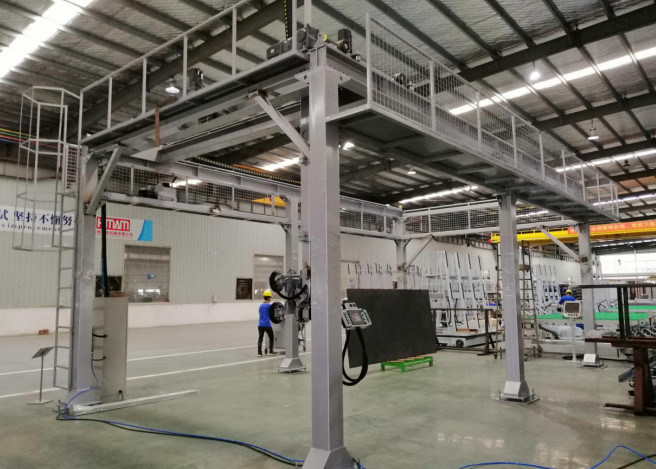

Автоматическая навалочная машина и портал разгружая машину для изолируя стеклянной линии
Портал LJAXP4025 разгружая систему для изолируя стеклянной технологической линии
Цель I. Главным образом техническая
1. Максимальный стеклянный размер: 4000x2500mm
Минимальный стеклянный размер: 1200*1000mm
Полные чашки всасывания, одиночная сторона: Диаметр 250mm; 8pcs
2.Color: Быть подтверженным.
3. Электропитание: 380V 50HZ, 3 Участк-К быть ПОДТВЕРЖЕННЫМ
4. Обжатая подача воздуха: 5-7bar, 30L/минута;
5. Установленная сила: ≈10kw
II. техническое представление:
1. Все большие ЭВМ групп в составе стальной трубы прямоугольника пользы оборудования качественных национальный стандарт сваренных и приспособленных с болтом.
пользы контроля 2.Program импортировали регулятор SIMENS programmable, приспособленный с сенсорной панелью.
машина 3.The не будет конструирована со сжатым возникновением и соответствует к современной фабрике с безопасными знаками, и снабдить ссылками к стандарту IEC евро от дизайна до изготовления и установки.
полно-закрытая система управления петли 4.Adopts для точно располагать для машины и стабилизированного хода.
контроль 5.All-digital с точный располагать и скоростная гибкостью; Вся скорость может быть регулируема согласно скорости производственной линии.
6.The x и движение Y-osи и подниматься вверх & вниз действовать для lifter чашки всасывания будут проконтролированы мотором сервопривода. Система чашки всасывания может подняться вверх и вниз, движение вперед и назад, движение вышла для того чтобы выпрямить, может повернуть 90 градусов.
кран на козлах 7.The работает с lifter чашки всасывания вакуума и он может отрегулировать максимальный вес 1000KG включая стеклянный вес и вес lifter чашки всасывания.
время цикла 8.Unloading: ≤60S. Это нет включая время которое оператор проверяя стеклянное ect.
Список электрических частей таблицы
Объект/номер детали | Бренд | Модель |
Frequencyconverter | Ален Брэдли | PowerFlex525 25B-D010 |
Сенсорная панель | MCGS | TPC7062/1061 |
PLC | СИМЕНС | Стандарт UL |
PLC | СИМЕНС | Стандарт UL |
переключатель положения | Schneider | XCE-102 |
переключатель положения | Schneider | XCE-145 |
Светоэлектрический переключатель | Schneider | XUB5ANAL2 |
Переключатель близости | Schneider | / |
Среднее реле | Хониуэлл | RU2N-AC/DC24V |
Вакуумный насос | Joysun | X-040 |
Автомат защити цепи мотора | Schneider | GV2ME-08C/10C/12C |
Контактор AC | Schneider | LC1D09B7C |
Трансформатор | Schneider | Schneider |
Мотор сервопривода | СИМЕНС | |
Decelerator | QIANGZHU |
LJASP таблица 3525 стекел вертикальная нагружая
Представление A.Technical:
1. Оно принимает управление PLC Мицубиси, 10 дюймов системы касания screen.the динамической принимает привод мотора сервопривода 3, его легкий к operate.the кладя путь для стекла общей установки, up/down установки;
пояс 2.The v может автоматически отрегулировать к центральному положению стеклянной толщины; Мотор управляет ballscrew шестерни уменьшения для того чтобы отрегулировать пояс v. Датчик смещения индуктирует первоначальный пункт, и движение на следе вкладыша;
3. Машин-голова автоматически идет до стеклянная высота, если стеклянный размер слишком небольшой, то оно не необходима для того чтобы пойти вверх; мотор сервопривода управляет шестерней уменьшения цепным цепным колесом на следе вкладыша для того чтобы сделать голову машины up/down, так, что он сможет точно необходимая высота;
4. Раздел транспорта автоматически транспортирует стекло к центральному положению поддержки высасывателя. Мотор сервопривода управляет шестерней уменьшения цепным цепным колесом на следе вкладыша для того чтобы транспортировать стекло к положению высасывателя центральному;
поддержка высасывателя 5.The может автоматически отрегулировать на up/down длиной и шириной стекла; Когда стекло достигает к необходимому положению, ассистентский кронштейн идет назад; Цилиндр воздуха 2 управляет четырехзвенным шатуном для того чтобы сделать активный фронт движения плиты/задний, так, что он сможет гарантировать параллельную синхроничность.
высасыватели 6.The вдыхают, протягивают, оружия протягивают вне для достижения, который дали отрицательного давления, отрицательный манометр имеет защитное влияние, и может избежать стекла сломанного в случае утечки воздуха.
машина 7.The может сохранить трудовое 2-3people, и улучшает работая efficiencyby 2times
8.The высасыватель up/down, фронт высасывателя/заднюю часть, v транспорт пояса drived мотором сервопривода, им можно положить на точное положение;
ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Максимальный стеклянный размер | 2500*3500mm |
2000*2500mm | |
Стеклянная толщина | 3-12mm |
Источник воздуха | 0.8Mpa |
Сила | 3P 380V/1P+N 220V 50Hz 38KW |
Размер машины | 3200*2800*1800mm |
2600*2800*1800mm |
Как изготовление машины professinal изолируя стеклянное в Китае, за исключением материала как сетка Moleculaer и алюминиевые прокладка и sealant. Мы хороши на develping и произведении автоматическая вертикальная insulaing стеклянная обрабатывая производственная линия, вертикальное низко--e стеклянное egde уничтожая машину, производственную линию робота automatice insulaiting стеклянную и так далее.
