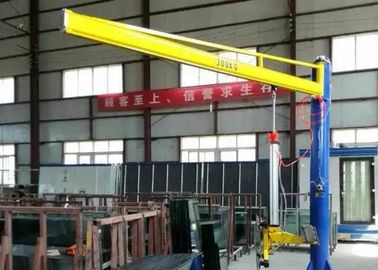

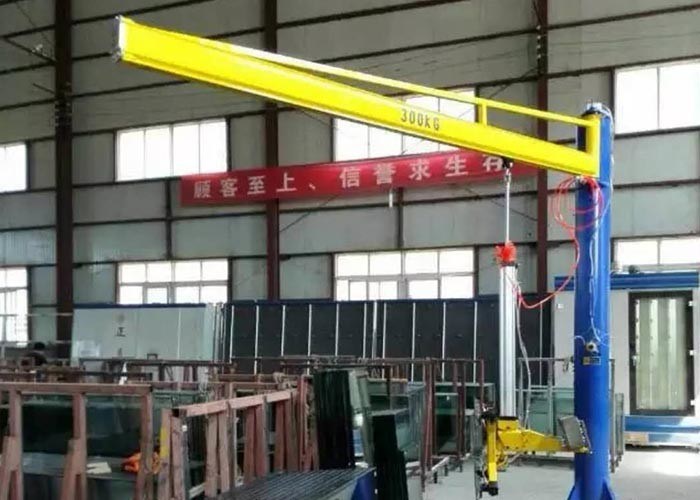

стеклянный 4 поднимаясь кран на козлах высасывателей 400KG консольный

Кран на козлах с вылетом горячего надувательства стеклянный с 4 поднимаясь высасывателями 400KG LJXJ400 и слон стеклянной нагружая таблицей

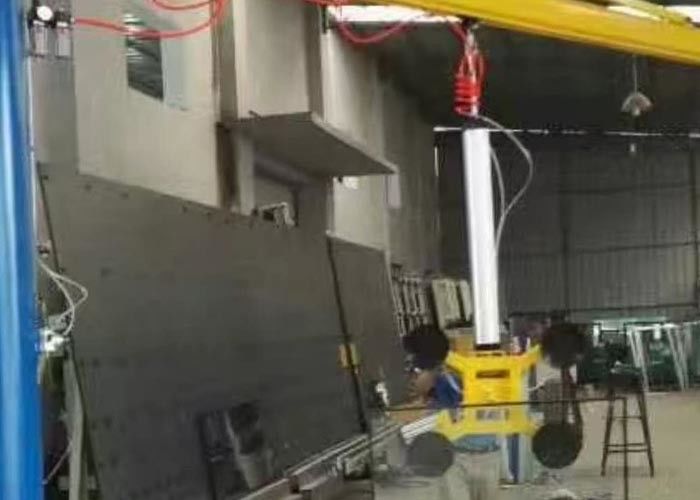

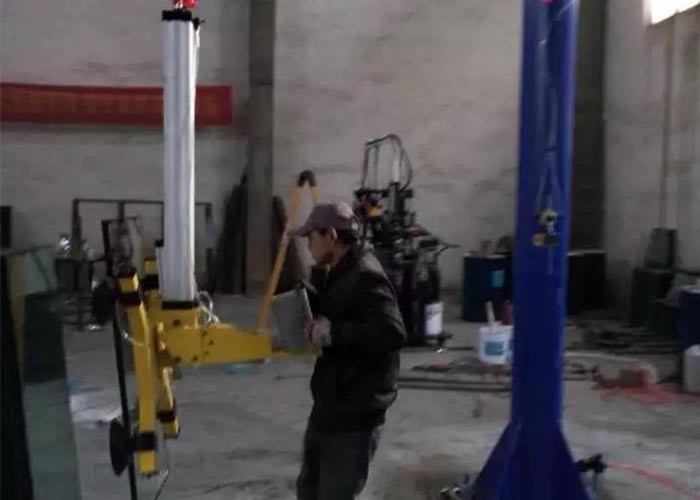

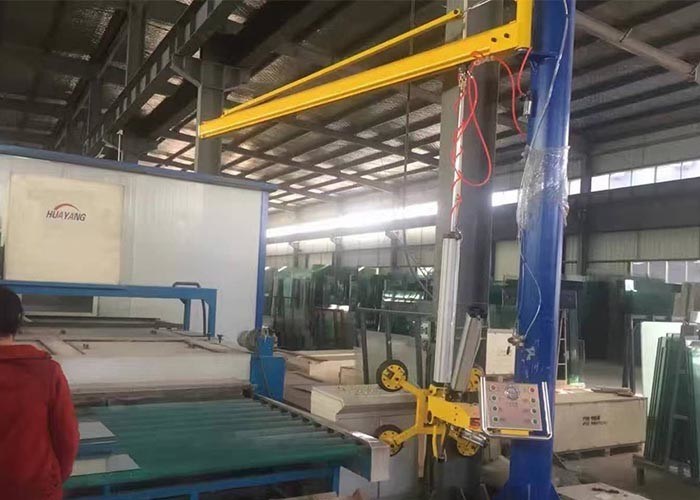

Стеклянный кран на козлах с вылетом с поднимаясь высасывателем

1. Этот lifter вакуума стеклянный для регуляции изолируя листового стекл.
2. Этот стеклянный lifter может поднять листовое стекл с 800kg
3. Он оборудовать с 5 высасывателями. Но высасыватель может быть добавить в соответствии с потребностями клиента.
4. Оборудование стабилизировано, легко для использования и сейф.
5. Lifter вакуума оборудован с предупредительным световым сигналом в случае отказа источника питания или утечка вакуума, оптически и звуковой сигнал идут немедленно предупредить, что оператор сделал аварийную работу.

Параметры:

Использование для

- Изолируя стеклянная производственная линия,
- Установка стеклянной системы ненесущей стены,
- Нагружающ и разгружающ листовое стекл на стеклянный разделочный стол,
- Установка windscreen автомобиля.

Полностью автоматическая стеклянная нагружая таблица

• Техническое описание:

1) Аварийная система: с надежным прибором обнаружения вакуума, появиться анормалная ситуация может быть автоматической тревожной сигнализацией и дисплей, можно использовать для того чтобы контролировать когда анормалный и подтверждать сигналу тревоги вакуума когда анормалный и гарантировать под стеклом в государстве вакуума; Когда аварийная остановка для обеспечения чашек всасывания вакуума в стекле в государстве вакуума, избегает для избежания стеклянного повреждения должного к анормалному времени простоя;

2)Картина деятельности: прибор имеет функции автоматического режима и ручного режима 2 для выбора, деятельности удобной и интуитивной;

3)Работая интерфейс: Дисплей сенсорного экрана LCD, китайский дисплей, удобная деятельность;

4)Большая ЭВМ, и стальная структура все используют международные качественные прямоугольные связи смеси трубы и собрание болта; Прямоугольная стальная толщина трубки: over3-8mm

5) Материал машины был постарет, поверхность ржавчин-извлекала технологию для того чтобы извлечь пятна ржавчины и поверхностный слой окиси, нижний слой был распылен с высокосортным праймером эпоксидной смолы, и поверхность была распылена с высокосортной краской автомобиля.

• Детальные шаги работы::

Процесс целого работая может быть выполнен режимом автоматического управления PLC или ручным контролем. Ручной режим главным образом соответствующий для регулировки и обслуживания оборудования. Каждое действие можно выполнить независимо или может быть использовано для нормальной работы. После давать нагружая сигнал (ручной и автоматический), рука поворачивает вверх около 95 градусов через переворачивая механизм, и вся машина начинает двинуть вперед. Когда прибор индукции на руке касается стеклу, вся машина останавливает идти. Система вакуума работает, стекло высосана высасывателем через системы вакуума. Когда давление вакуума достигает установленное давление, стопы вакуумного насоса. Механизм ведущего шатуна высасывателя телескопичный поднимает стекло назад и вверх по 80 mm через рук-поднимаясь мотор. Останавливать на около 1,5 секунды для того чтобы убеждаться стекло высосан вверх, большая рука управляемая мотором для того чтобы обратить стекло к ролику передачи. Чашка всасывания под стеклом начинает дуть, и телескопичный механизм ведущего шатуна делает чашку всасывания и стеклянное падение в то же время. Когда стекло падает на ролик транспортера, маленькая рука продолжается упасть, стекло отделено от чашки всасывания, и транспортер начинает отправить листовое стекл в начало навалочной машины и остановить на этап сигнала. После этого вся рамка двигает автоматически для обнаружения нулевого положения и стопов. Ждущ сигнал от разделочного стола, стеклу можно отправить в разделочный стол на такой же скорости как конвейерной ленте на автомате для резки. После того как стекло отправлено вне, автоматически повторить цикл работы. Машина может выбрать любое положение согласно необходимой стеклянной толщине.

• Технический параметр:

• , Размер листа: Минимальный размер: 2400 *1500mm (одиночная бортовая загрузка)
• , Размер максимальный нагружать: 6100 x 3300 mm
• , Толщина листового стекл: 3 | 19mm
• , Работая глубина абсорбции: 700 mm
• , скорость X-оси идя: 5-25m/min (регулируемое)
• , Скорость Y-osи идя: 8-12 m/min (регулируемых)
• , Передаточная скорость: 5-25m/min (регулируемое)
• , Количество оружий сальто: 12 оружия (двойная бортовая загрузка)
• , Количество одиночных высасывателей руки: 3
• , Нагружая тип: Двойная бортовая загрузка
• , Цикл работы: 60S (30S для каждого дополнительного положения)
• , Электропитание установки: AC380V/50HZ (особенные обстоятельства можно отрегулировать согласно требованиям клиента)
• , Сила итога установки: 8-17 kw
• , Обжатый воздух: 0.6-0.8 Mpa;
• , Вакуум: -50-99 Kpa (регулируемое согласно стеклянной толщине)
• , Высота таблицы деятельности: 900 + 20mm
• , Размер машины: 4650 x 2980 x 900mm
• Конфигурация электроприбора:

1), регулятор PLC: Перепад;

2), преобразователь частоты: Перепад;

3), касающий экран: Перепад;

4), переключатель контактора: Schneider;

5), автомат защити цепи: Chint;

6), переключая электропитание: Перепад;

7), трансформаторы контроля: Chint;

8), главный электромагнитный клапан: Airtac;

9), светоэлектрический переключатель: Guangchuan/puruide/aotongmike;

10)Переключатель близости: Guangchuan/puruide/aotongmike;

Примечание: В зависимости от даты доставки и технического улучшения, компания продукции резервирует право заменить части такого же ровного бренда.
