Автоматизированная изолируя стеклянная навалочная машина машины/КНК стеклянная на стеклянном автомате для резки

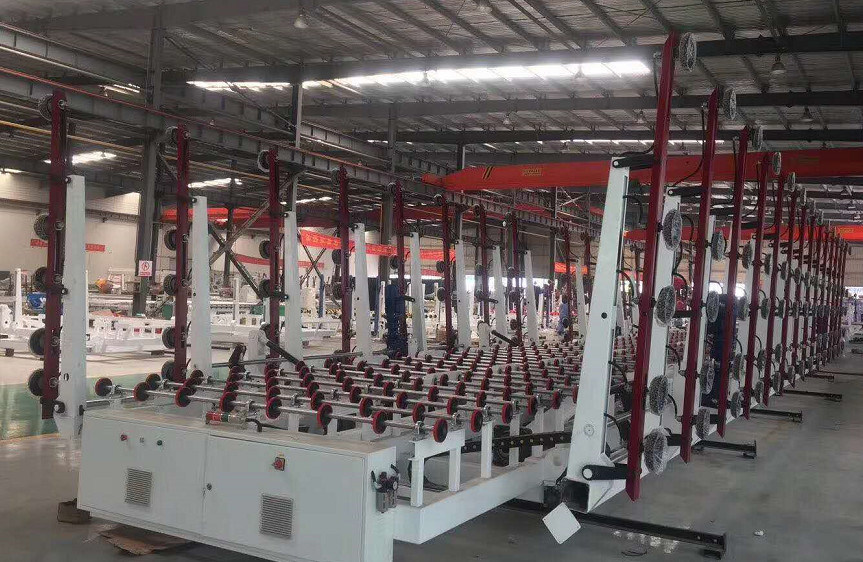

Стеклянная навалочная машина на стеклянном автомате для резки

1. Основной принцип деятельности:

Он главным образом использован для автоматической стеклянной загрузки. После установки стекла в обозначенное положение и давать сигнал загрузки, большая рука поворачивает вверх по около 95 градусам через переворачивая механизм, и всем началам машины двинуть вперед. Когда прибор индукции на маленькой руке касается стеклу, вся машина останавливает идти и стекло высосано чашкой всасывания через систему вакуума на стекле, подъемах мотора маленькой руки поднимаясь стекло вверх и назад около 80 мм. Идя мотор отходит и большая рука падает вниз. Когда рука Бинга на месте, чашка всасывания под стеклом начинает дуть. Когда маленькая рука падает вниз, стекло падает на колесо транспортера. В конце концов, стекло транспортировано к разделочному столу колесом транспортера.

2. Состав оборудования:

Он главным образом составлен механизма рамки, механизма оборачиваемости, механизма высасывателя поднимаясь, механизма С-оси идя, механизма И-оси идя, транспортируя механизм, систему управления вакуума и газового тракта и электрическую систему управления.

3. Детальные шаги деятельности::

Весь работая процесс может быть выполнен режимом автоматического управления ПЛК или ручным контролем. Ручной режим главным образом соответствующий для регулировки и обслуживания оборудования. Каждое действие можно выполнить независимо или может быть использовано для нормальной работы. После давать сигнал загрузки (ручной и автоматический), рука поворачивает вверх около 95 градусов через переворачивая механизм, и всех начала машины двинуть вперед. Когда прибор индукции на руке касается стеклу, вся машина останавливает идти. Система вакуума работает, стекло высосана высасывателем через системы вакуума. Когда давление вакуума достигает установленное давление, вакуумный насос останавливает. Механизм ведущего шатуна высасывателя телескопичный поднимает стекло назад и поднимает 80 мм через рук-поднимаясь мотор. Останавливать на около 1,5 секунды для того чтобы убеждаться стекло высосан вверх, большая рука управляемая мотором для того чтобы обратить стекло к ролику передачи. Чашка всасывания под стеклом начинает дуть, и телескопичный механизм ведущего шатуна делает чашку всасывания и стеклянное падение в то же время. Когда стекло падает на ролик транспортера, маленькая рука продолжается упасть, стекло отделено от чашки всасывания, и начал транспортера отправить листовое стекл в начало навалочной машины и остановить на этап сигнала. После этого вся рамка двигает автоматически для обнаружения нулевого положения и останавливает. Ждущ сигнал от разделочного стола, стеклу можно отправить в разделочный стол на такой же скорости как конвейерной ленте на автомате для резки. После того как стекло отправлено вне, автоматически повторите цикл работы. Машина может выбрать любое положение согласно необходимой стеклянной толщине.

4. Механическая конфигурация:

1. , Цепь цепного колеса сальто: усиленный носк-сопротивляться высокой точности; ;
2. , Транспортирующ ролики: Материал ПУ; ;
3. , Чашка всасывания вакуума: Материал Нитрил резиновый (двойная структура адсорбцией);
4. , Редуктор сальто: Банфайли/жондай
5. , Редуктор айксс кс & ы: Банфайли/жондай
6. , Транспортирующ редуктор: Банфайли/жонда
7. , Редуктор высасывателя поднимаясь: Санкай/жонгян
8. , Вакуумный насос: Джюксин

5. Конфигурация электроприбора:

1), регулятор ПЛК: Перепад;

2), преобразователь частоты: Перепад;

3), касающий экран: Перепад;

4), переключатель контактора: Шнайдер;

5), автомат защити цепи: Чинт;

6), переключая электропитание: Перепад;

7), трансформаторы контроля: Чинт;

8), главный электромагнитный клапан: Айртак;

9), светоэлектрический переключатель: Гуангчуан/пуруйде/аотонмике;

10)Переключатель близости: Гуангчуан/пуруйде/аотонмике;

Примечание: В зависимости от даты доставки и технического улучшения, компания продукции резервирует право заменить части такого же ровного бренда.

6. Технический параметр:

7. Техническое описание:

1) Аварийная система: с надежным прибором обнаружения вакуума, появиться анормалная ситуация может быть автоматической тревожной сигнализацией и дисплей, можно использовать для того чтобы контролировать когда анормалный и подтверждать сигналу тревоги вакуума когда анормалный и гарантии под стеклом в государстве вакуума; Когда аварийная остановка для обеспечения чашек всасывания вакуума в стекле в государстве вакуума, избегает избегите стеклянного повреждения должного к анормалному времени простоя;

2)Картина деятельности: прибор имеет функции автоматического режима и ручного режима 2 для выбора, деятельности удобной и интуитивной;

3)Работая интерфейс: Дисплей сенсорного экрана ЛКД, дисплей китайца, удобная деятельность;

4)Большая ЭВМ, и стальная структура все используют международные качественные прямоугольные связи смеси трубы и собрание болта; Прямоугольная стальная толщина трубки: овер3-8мм

5) Материал машины был постарет, поверхность ржавчин-извлекала технологию для того чтобы извлечь пятна ржавчины и поверхностный слой окиси, нижний слой был распылен с высокосортным праймером эпоксидной смолы, и поверхность была распылена с высокосортной краской автомобиля.
